Bluetooth 5.0 -stereovahvistinlevy DIY-kaiuttimiin. Äänenvoimakkuuden säätö, 5–24 voltin käyttöjännite, 4 tai 8 ohmin kaiutintuki sekä ylikuumenemis- ja oikosulkusuojaus.

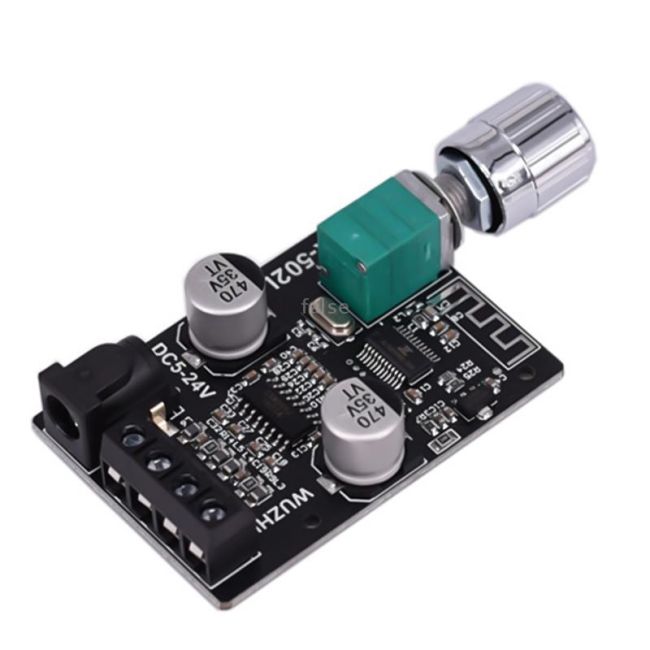

ZK-502L on Bluetooth 5.0 -stereovahvistinlevy DIY-kaiutinrakennuksiin. Levyssä on äänenvoimakkuuden säätö potentiometrillä ja virtakytkimellä sekä kuparinen DC-liitäntä suurta virtaa varten.
Tekniset tiedot
Bluetooth-versio: 5.0
Virtalähteen jännite: 5–24 V
Kaiuttimet: 30–200 W, 4 tai 8 ohmia
Kanavat: vasen ja oikea stereokanava
Bluetooth-kantama: enintään 15 m esteettömässä tilassa
Suojaus: automaattisesti palautuva ylikuumenemis- ja oikosulkusuojaus
Mitat: 55 × 38 × 17 mm
Materiaali: ABS-muovi
Kondensaattori: 470 µF, 35 V
Virtakytkin on valmiustilakytkin. Kun kytkin kytketään pois päältä, laite jää vähävirtaiseen valmiustilaan. Katkaise virta kokonaan irrottamalla DC-liitin, jos laitetta ei käytetä pitkään aikaan.
Jos levy asennetaan metallikoteloon, Bluetooth-antenni on tuotava kotelon ulkopuolelle. Mukana toimitettava DC-johtimen pää voidaan kytkeä suoraan tuotteen virtaliitäntään.
Esimerkkejä lähtötehosta riittävällä syöttöjännitteellä ja -virralla
12 V: 8 ohmia 12 W + 12 W, 4 ohmia 20 W + 20 W
15 V: 8 ohmia 18 W + 18 W, 4 ohmia yli 30 W + 30 W
19 V: 8 ohmia 32 W + 32 W, 4 ohmia yli 45 W + 45 W
24 V: 8 ohmia 38 W + 38 W, 4 ohmia yli 50 W + 50 W
