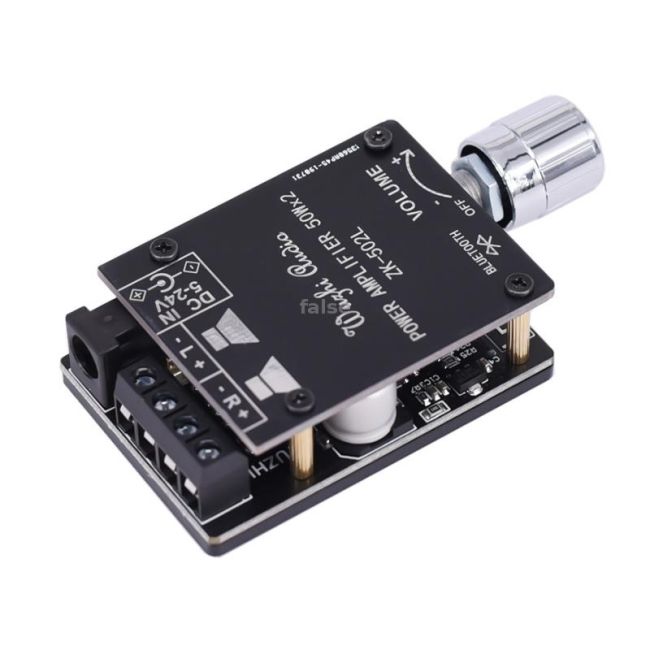

ZK-502L on Bluetooth 5.0 -stereovahvistinmoduuli DIY-kaiuttimien rakentamiseen. Äänenvoimakkuutta säädetään potentiometrillä, jossa on virtakytkin.
Bluetooth-versio: 5.0
Virtalähteen jännite: 5–24 V
Kanavat: vasen ja oikea stereokanava
Bluetooth-kantama: enintään 15 m ilman esteitä
Kaiuttimien impedanssi: 4–8 ohmia
Suositeltu kaiutinteho: 30–200 W
Mitat: 55 × 38 × 17 mm
Materiaali: ABS-muovi
Moduulissa on kuparinen DC-liitin, 470 µF / 35 V:n kiinteät kondensaattorit sekä ylikuumenemis- ja oikosulkusuojaus, jotka palautuvat automaattisesti. Mukana toimitetaan DC-liittimen johtovastakappale johdotusta varten.
Jos moduuli asennetaan metallikoteloon, Bluetooth-antenni on tuotava kotelon ulkopuolelle. Virtakytkin on valmiustilakytkin: virran katkaisemiseksi kokonaan irrota DC-liitin tai virtalähde.
Ulostuloteho riippuu käyttöjännitteestä ja kaiuttimen impedanssista:
12 V: 8 ohmia 12 W + 12 W, 4 ohmia 20 W + 20 W
15 V: 8 ohmia 18 W + 18 W, 4 ohmia yli 30 W + 30 W
19 V: 8 ohmia 32 W + 32 W, 4 ohmia yli 45 W + 45 W
24 V: 8 ohmia 38 W + 38 W, 4 ohmia yli 50 W + 50 W
