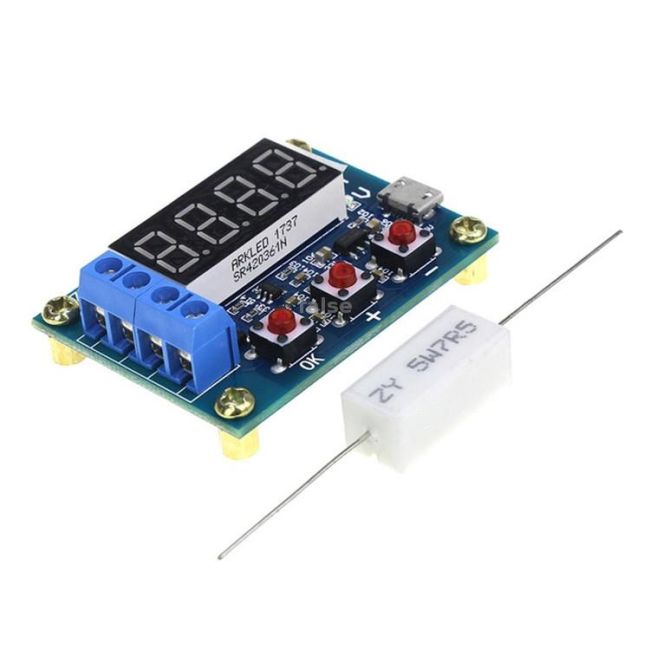

ZB2L3-testeri mittaa akun purkauskapasiteetin, purkausvirran ja jännitteen. Mittausalue on 1,00–15,00 V ja suurin tuettu purkausvirta 3,000 A. Päätejännite voidaan asettaa välille 0,5–11,0 V.
ZB2L3 on akun purkauskapasiteetin mittaamiseen tarkoitettu testeri. Se näyttää purkauskapasiteetin, purkausvirran ja akun jännitteen sekä katkaisee kuorman, kun asetettu päätejännite saavutetaan.
Tekniset tiedot
Käyttöjännite: DC 4,5–6 V micro USB -liitännän kautta
Käyttövirta: enintään 70 mA
Purkausjännitteen mittausalue: 1,00–15,00 V, resoluutio 0,01 V
Päätejännitteen asetusalue: 0,5–11,0 V
Tuettu purkausvirta: enintään 3,000 A, resoluutio 0,001 A
Jännitteen mittaustarkkuus: alle 1 % + 0,02 V
Virran mittaustarkkuus: alle 1,2 % + 0,002 A
Kapasiteetin näyttöalue: enintään 9999 Ah
Piirilevyn koko: 50 × 37 mm
Valmiin tuotteen koko: 50 × 37 × 17 mm
Piirilevyn ja lisävarusteiden paino: piirilevy 28 g, kaksi 5 W:n keraamista vastusta 9 g ja 50 W:n vastus noin 27 g
Käyttö
Lataa testattava akku täyteen.
Liitä akun plusnapa tulon plusnapaan ja miinusnapa tulon miinusnapaan. Liitä kuorma lähdön plus- ja miinusnapoihin sekä testerin micro USB -liitäntä käyttövirtaan.
Kun akun jännite näkyy näytössä, paina OK-painiketta aloittaaksesi testin automaattisesti. Testeri määrittää päätejännitteen akun täyden latauksen jännitteen perusteella.
Voit määrittää päätejännitteen manuaalisesti painamalla + tai − -painiketta akun jännitteen näkyessä. Vahvista asetus OK-painikkeella.
Testin aikana näyttö vaihtaa purkauskapasiteetin (Ah), purkausvirran (A) ja akun jännitteen (V) välillä. Kun päätejännite saavutetaan, kuorma kytkeytyy pois päältä ja mitattu kapasiteetti jää näkyviin.
Kapasiteetti näytetään alle 10 Ah:n arvoilla muodossa X.XXX ja suuremmilla arvoilla desimaalipiste siirtyy vastaavasti.
Huomioitavaa
Jännitemittauksen tarkkuuden parantamiseksi laitteessa on tasajännite-esijännite. Kun liitäntöihin ei ole kytketty mitään, näytössä voi näkyä pieni jännite; tämä ei vaikuta varsinaiseen mittaukseen. Nollajännite näytetään arvona 0.
Älä kytke akkua väärin päin. Kun kuorma on kytkettynä ja kuormitusvirta on suuri, noin yli 0,8 A, laitteen kytkinosa voi vaurioitua.
Virhekoodi Err1: akun jännite on yli 15 V.
Virhekoodi Err2: akun jännite on alle asetetun päätejännitteen.
Virhekoodi Err3: akku ei kestä kuormituksen purkausvirtaa tai johdotuksen sisäinen vastus on liian suuri.
Virhekoodi Err4: virta on liian suuri, yli 3,1 A.
Virhekoodi Err5: virheellinen käyttö tai johdotus on vaurioittanut laitetta.
Laite sisältää myös toisen kalibrointitoiminnon, joka suoritetaan pitämällä kolme painiketta painettuna käynnistyksen aikana. Kalibrointi käyttää oikosulkua, 10,00 V:n tasajännitettä ja 2,0 A:n vakiovirtaa.
