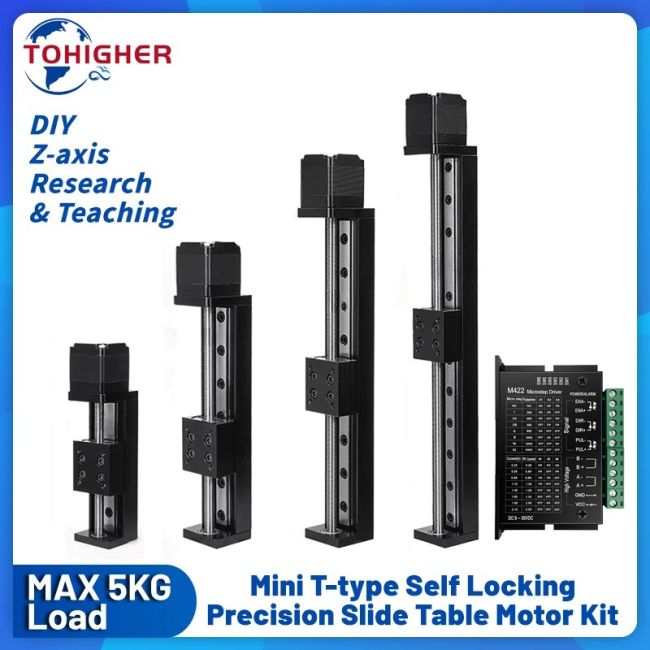

YUN DUAN T06 -lineaarinen liukupöytä trapetsikierteisellä lyijyruuvilla. Iskunpituudet 50–300 mm, enimmäisnopeus 80 mm/s ja kuormitus enintään 5 kg vaakasuunnassa tai 2,5 kg pystysuunnassa. Saatavana moottorilla tai M422-ohjaimella varustettuna.
YUN DUAN T06 on trapetsikierteisellä lyijyruuvilla varustettu lineaarinen liukupöytä esimerkiksi pieniin automaatio- ja DIY-rakennelmiin. Malli soveltuu Z-akselikäyttöön, kun ruuvin nousu on 1 mm tai 2 mm, sillä näissä vaihtoehdoissa on itselukittuva toiminto.
Liukupöydän tekniset tiedot
Malli: T06
Tehollinen isku: 50–300 mm
Kokonaispituus: tehollinen isku + 75 mm
Vaakasuuntainen kuormitus: enintään 5 kg
Pystysuuntainen kuormitus: enintään 2,5 kg
Siirrettävän levyn koko: 30 mm × 32 mm
Toistopaikannustarkkuus: 0,02–0,03 mm
Enimmäisnopeus: 80 mm/s
Kiskon leveys: 8 mm
Kelkan malli: MGN8H
Ruuvin tarkkuusluokka: C7
Ruuvin nousuvaihtoehdot: 1 mm, 2 mm, 4 mm, 6 mm ja 12 mm
Aluslevyn materiaali: alumiiniprofiili
Kiskon materiaali: laakeriteräs
Moottori
NEMA 11 (28 mm), 2-vaiheinen avoimen piirin hybridiaskelmoottori
Malli: 28HB30-401A
Pitomomentti: 0,07 N·m
Rungon pituus: 30 mm
Akselin halkaisija: 5 mm
Nimellisvirta: 0,6 A
Askelkulma: 1,8°
Ohjainversio
M422-ohjain sisältyy ohjainversioon.
Signaalitulo: yksipäinen pulssi/suunta
Mikroaskelvaihtoehdot: 1/2, 1/4, 1/8, 1/16 ja 1/32
Ulostulovirta: 0,2–2,2 A
Suositeltu käyttöjännite: 12–24 VDC
Ohjain vähentää virran puoleen moottorin ollessa paikallaan.
Toimitussisältö
Liukupöytä
NEMA 11 -askelmoottori
M422-ohjain ohjainversiossa
Liitäntälevyjä voidaan käyttää moniakselisissa järjestelmissä; niiden saatavuus ja toteutus on varmistettava erikseen.
