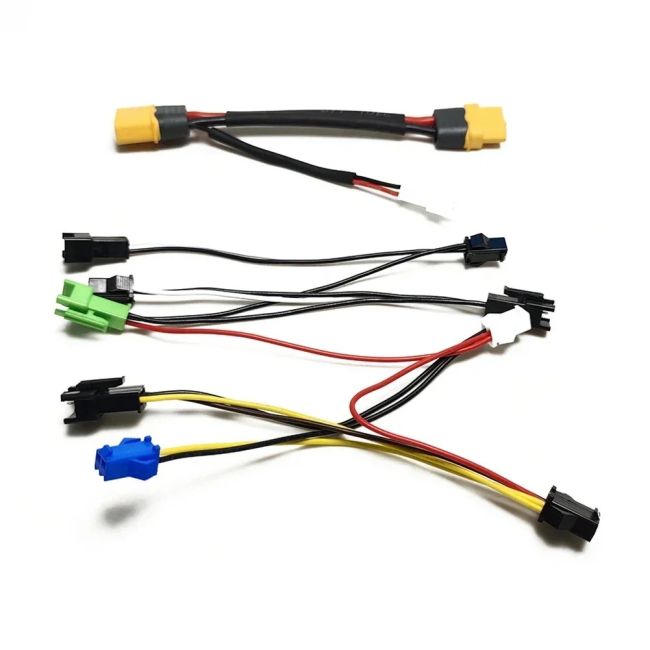

24–48 V:n sähköpyörän valosarjan sovitinkaapeli XT60-virtaliitäntään. Kaapelilla voidaan liittää ajovaloja, takavaloja, jarruvaloja ja suuntavilkkuja soveltuvien liitäntöjen kautta.
Virtakaapelin tiedot
Johtimen koko: 14 AWG
Liitin: Amass XT60
Johtimen rakenne: 400/0,008 mm
Poikkipinta-ala: 2 mm²
Johtimen halkaisija: 1,85 mm
Silikonieristeen paksuus: 0,9 mm
Valmiin kaapelin ulkohalkaisija: 3,5 mm
Johtimen resistanssi: 15,6 Ω/km
Enimmäisvirta: 55 A
Kaapelin pituus: 10 cm
1T2-valokaapelin liitin: valkoinen SM-2A, punainen + / musta GND
Valokaapelin tiedot
Johtimen poikkipinta-ala: 0,3 mm²
C1, valkoinen SM-2A: virtalähde 24–48 V; punainen = virta +, musta = miinus/GND
C2, musta SM-3A: punainen = virransyöttö + 24–48 V, keltainen = ajovalon lähtö +, ruskea = äänimerkin lähtö +
C3, sininen SM-2A: keltainen = ajovalo, musta = GND
C4, musta SM-3Y: keltainen = ajovalo, musta = GND, ruskea = äänimerkki
C5, vihreä SM-3Y: jarruvalojen virtalähde; punainen = akkuvirta, musta = GND
C6/C7/C8/C9, musta SM-2Y ja 2A: matalan tason jarrusignaali; valkoinen = GND, musta = jarrusignaali (GND)
Sopii XT60-uros- ja naarasliitäntöjen jatkokaapeliksi sekä SM-2A-ajovaloliitäntään. Tarkista liittimet ja johtimien käyttötarkoitukset ennen asennusta.
