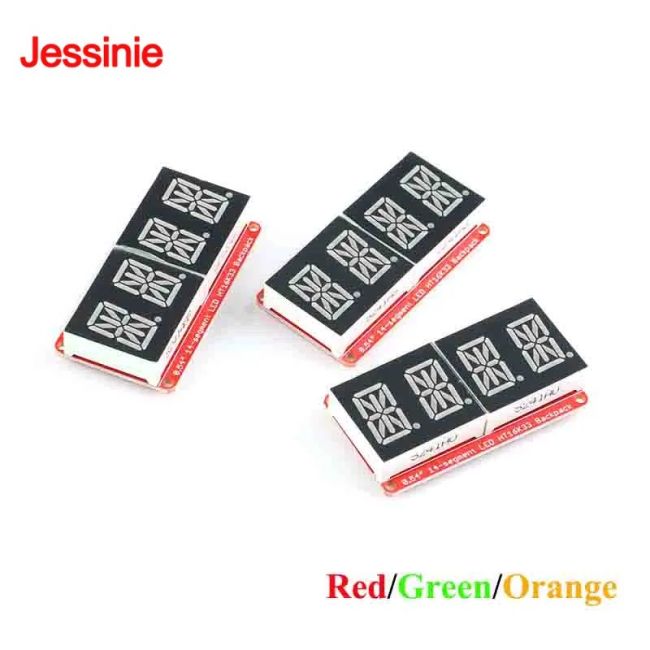

4-numeroinen 0,54 tuuman LED-näyttömoduuli I2C-ohjauksella. Moduulia voidaan ohjata kahdella I/O-portilla, mikä säästää mikrokontrollerin liitäntöjä. Tuotekuvauksen ohjainpiiri on HT16K33.
Tekniset tiedot
Käyttöjännite: 5 V (3,3 voltilla näyttö on suhteellisen himmeä)
I2C-oletusosoite: 0X70
Näytön koko: 0,54 tuumaa
Tuotekuvauksen malli: TM1637 VK16K33 0.54 Inch 4 Bit Meter Digital Tube Module
Liitännät
C: sarjakellolinja
D: sarjadatalinja
-: käyttöjännite −
+: käyttöjännite +
+: I2C-tason ohjausliitäntä, kytketään 3,3 tai 5 volttiin
A0, A1, A2: I2C-dataosoitteen ohjausliitännät
I2C-osoite lasketaan kaavalla 0X70 + A0 + A1 + A2. Kytkemätön liitäntä on 0; A0:n juottaminen lisää arvon 1, A1:n arvo 2 ja A2:n arvo 4. Esimerkiksi A0:n ja A2:n ollessa kytkettyinä osoite on 0X75.
