TES1-7102SR puolijohdejäähdytyslevy

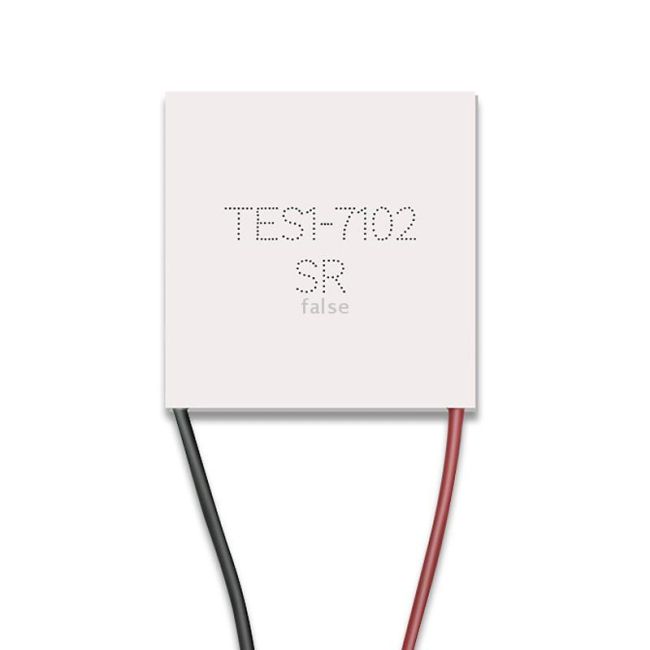

TES1-7102SR-puolijohdejäähdytyslevy, jonka lämpötilaero on 65 °C. Suositeltu käyttöjännite on 5 V, enimmäisjännite 8,4 V ja mitat 23 × 23 × 4,2 mm. Lämmönpoisto on toteutettava asianmukaisella jäähdytyselementillä tai vesijäähdytyksellä.
Tekniset tiedot
Sirumalli: TES1-7102SR Lämpötilaero: 65 °C Jännite: 8,4 V (maks.) Suositeltu jännite: 5 V Asennuspaine: 85 N/cm² Jäähdytyskapasiteetti: 9,2 (maks.) Virta: 2 A (maks.) Käyttöympäristön lämpötila: −55–83 °C Varastointilämpötila: −10–40 °C Mitat: 23 × 23 × 4,2 mm Paino: 8 g Johdon pituus: 100–150 mm Tiivistys: 704-silikonitiiviste tai epoksihartsitiiviste Käyttöhuomautukset
Punainen johto on plusnapa ja musta johto miinusnapa. Jäähdytyspinta ja lämmönpoistopinta ovat laitteen eri puolet. Lämmönpoistopinnalle on asennettava jäähdytyselementti tai vesijäähdytyslaite. Lämmönsiirtoon on käytettävä lämpöä johtavaa silikonitahnaa sekä ilma- että vesijäähdytyksessä. Ilman lämmönpoistoa testattaessa virta on katkaistava ja virtalähde irrotettava välittömästi 1 sekunnin kuluessa, jotta jäähdytyslevy ei vaurioidu. Liian korkea ympäristön lämpötila vaikuttaa suoraan jäähdytystehokkuuteen.
