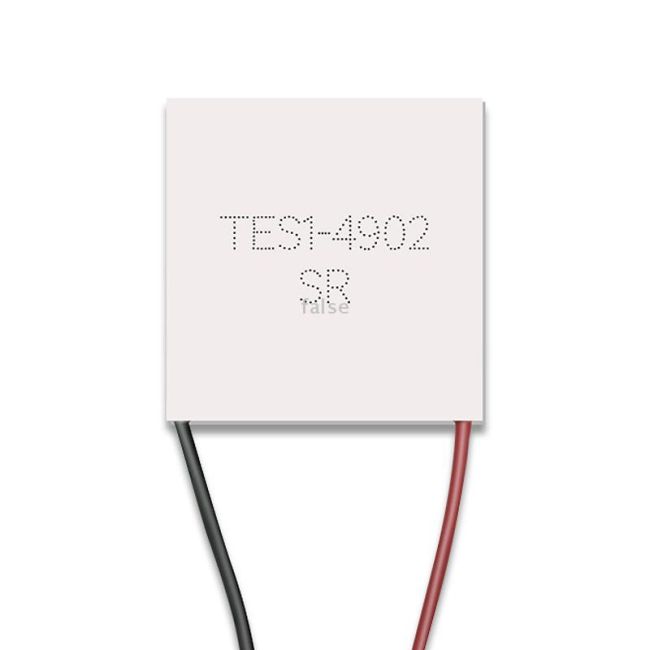

TES1-4902SR-puolijohdejäädytyslevy: suositeltu käyttöjännite 5 V, enimmäisvirta 2 A ja jäähdytysteho 6,5 W. Mitat 20 × 20 × 4 mm. Vaatii jäähdytyselementin tai vesijäähdytyksen sekä lämpöä johtavaa silikonitahnaa.
TES1-4902SR-puolijohdejäädytyslevy pienitehoiseen jäähdytykseen. Levyn mitat ovat 20 × 20 × 4 mm ja paino noin 7 g.
Suositeltu käyttöjännite: 5 V
Enimmäisjännite: 6 V
Enimmäisvirta: 2 A
Enimmäisjäähdytysteho: 6,5 W
Lämpötilaero: enintään 65 °C
Asennuspaine: 85 N/cm²
Käyttöympäristön lämpötila: −55…83 °C
Säilytyslämpötila: −10…40 °C
Johdon pituus: 30–150 mm
Tiivistys: 704-silikonitiiviste tai epoksihartsitiiviste
Johdotus: punainen johto on positiivinen (+) ja musta johto negatiivinen (−)
Jäähdyttävälle pinnalle on asennettava jäähdytyselementti tai vesijäähdytys. Lämmönsiirtopinnalle on levitettävä lämpöä johtavaa silikonitahnaa sekä ilma- että vesijäähdytystä käytettäessä.
Huomio: Levyä ei saa käyttää ilman riittävää lämmönpoistoa. Ilman lämmönpoistoa tehtävässä testissä virta on katkaistava ja virtalähde irrotettava välittömästi yhden sekunnin kuluessa, sillä levy voi muuten vaurioitua tai palaa. Ympäristön liian korkea lämpötila heikentää jäähdytystehoa.
