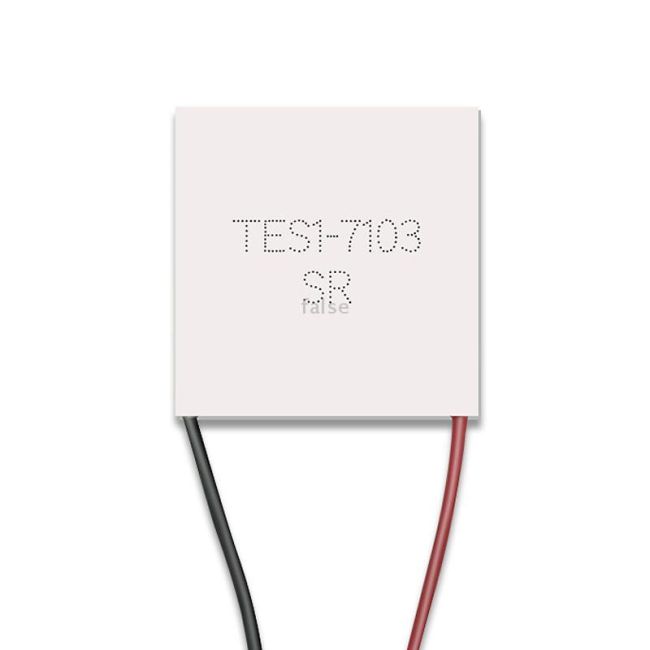

TES1-07103 Peltier-jäähdytyslevy, jonka suositeltu jännite on 5 V ja enimmäisvirta 3 A. Mitat 23 × 23 × 3,6 mm; lämmönpoisto on asennettava jäähdytyspinnalle.
TES1-07103-puolijohdejäähdytyslevy kauneudenhoitolaitteisiin ja muihin sovelluksiin, joissa tarvitaan termoelektristä jäähdytystä.
Siru: TES1-7103SR
Lämpötilaero: 65 °C
Jännite: 8,4 V (maks.)
Suositeltu jännite: 5 V
Virta: 3 A (maks.)
Jäähdytyskapasiteetti: 13,5 (maks.)
Asennuspaine: 85 N/cm²
Käyttöympäristön lämpötila: −55–83 °C. Liian korkea ympäristön lämpötila heikentää jäähdytystehoa.
Johdot: punainen johto on plusnapa ja musta johto miinusnapa; johdon pituus 150 mm
Mitat: 23 × 23 × 3,6 mm
Paino: 8 g
Tiivistys: 704-silikonitiiviste tai epoksihartsitiiviste
Varastointilämpötila: −10–40 °C
Jäähdytyslevyn lämmönpoistopinnalle on asennettava jäähdytysripa tai vesijäähdytys. Lämmönsiirtoon on käytettävä lämpöä johtavaa silikonitahnaa sekä ilma- että vesijäähdytyksessä.
Älä käytä levyä ilman asianmukaista lämmönpoistoa. Testattaessa ilman lämmönpoistoa virta on katkaistava ja virtalähde irrotettava 1 sekunnin kuluessa, jotta levy ei vaurioidu.
