TEC1-7104 Peltier-jäähdytyslevy: enintään 18 W jäähdytysteho, 8,4 V ja 4 A. Suositeltu käyttöjännite 5 V. Edellyttää asianmukaista lämmönpoistoa ja lämpöä johtavaa silikonitahnaa.

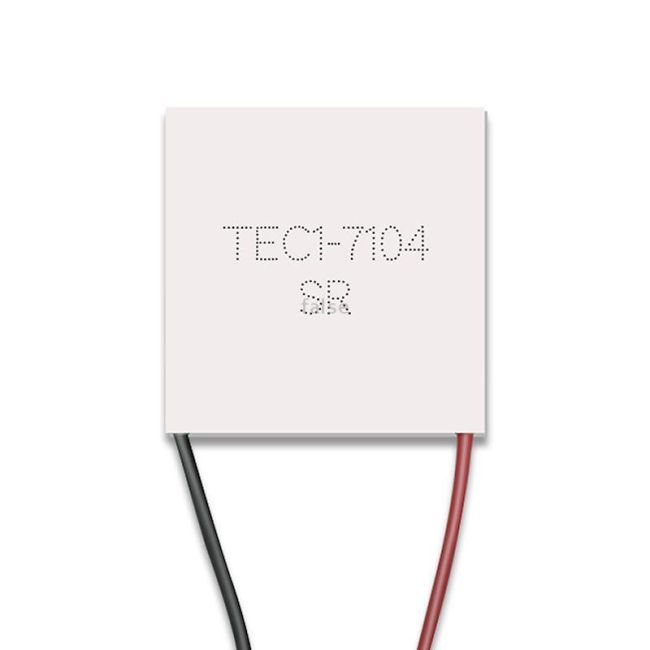

TEC1-7104-puolijohteinen Peltier-jäähdytyslevy, jonka sirumalli on TECI-7104SR.
Lämpötilaero: enintään 65 °C
Jännite: enintään 8,4 V; suositeltu jännite 5 V
Virta: enintään 4 A
Jäähdytysteho: enintään 18 W
Asennuspaine: 85 N/cm²
Käyttöympäristön lämpötila: −55–83 °C
Säilytyslämpötila: −10–40 °C
Mitat: 30 × 30 × 4,5 mm
Paino: 14 g
Johtimen pituus: 150 mm
Punainen johto: plusnapa. Musta johto: miinusnapa.
Tiivistys: 704-silikonikumi tai epoksihartsi
Jäähdytyslevyn lämpöä poistavalle pinnalle on asennettava jäähdytyselementti tai vesijäähdytys. Käytä lämpöä johtavaa silikonitahnaa jäähdytyslevyn ja jäähdytyslaitteen välissä sekä ilma- että vesijäähdytyksessä.
Älä käytä levyä ilman asianmukaista lämmönpoistoa. Testattaessa ilman lämmönpoistoa virta on katkaistava ja virtalähde irrotettava välittömästi 1 sekunnin kuluessa, sillä levy voi vaurioitua.
Liian korkea ympäristön lämpötila vaikuttaa suoraan jäähdytystehokkuuteen.
