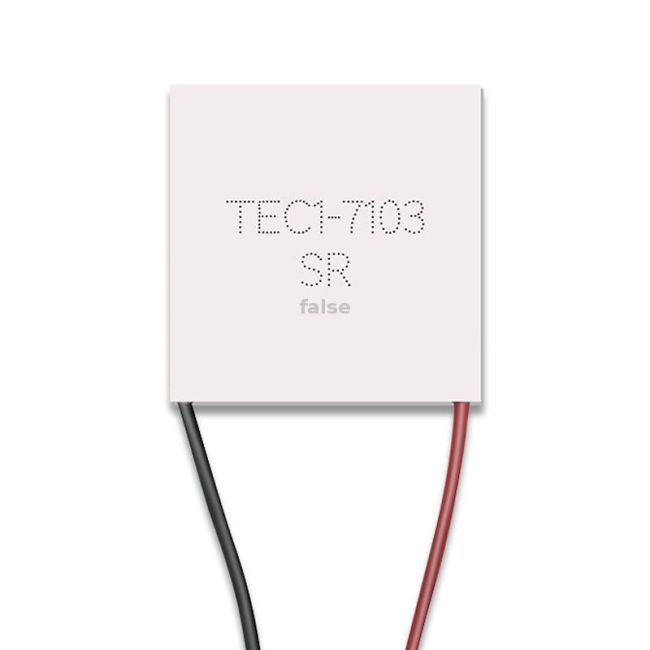

TEC1-7103 puolijohdejäädytyslevy

TEC1-7103 on kompakti puolijohteisiin perustuva jäähdytyslevy. Chip-malli on TECI-7103SR.

• Maksimijännite: 8,4 V
• Suositeltu käyttöjännite: 5 V
• Maksimivirta: 3 A
• Lämpötilaero: enintään 65 °C
• Jäähdytyskapasiteetti: enintään 13,5
• Asennuspaine: 85 N/cm²
• Mitat: 30 × 30 × 4,3 mm
• Johdon pituus: 150 mm
• Paino: 14 g

Punainen johto on plusnapa ja musta johto miinusnapa. Jäähdytyspinnalle on asennettava jäähdytin tai vesijäähdytteinen lämmönpoistoratkaisu. Lämmönsiirtoon on käytettävä lämpöä johtavaa silikonitahnaa sekä ilma- että vesijäähdytyksessä.

Ilman lämmönpoistoa tehtävässä testissä virta on katkaistava ja virtalähde irrotettava välittömästi 1 sekunnin kuluessa, sillä levy voi muuten vaurioitua. Liiallinen ympäristön lämpötila heikentää jäähdytystehoa.

Käyttöympäristön lämpötila: −55–83 °C. Varastointilämpötila: −10–40 °C. Tiivistys: 704-silikonitiiviste tai epoksitiiviste.
