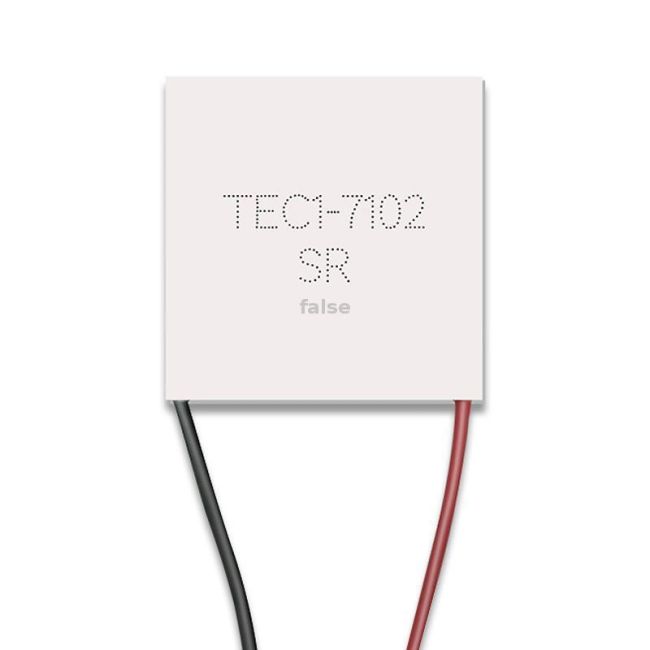

TEC1-7102SR puolijohdejäähdytyslevy 8,4 V/2 A

TEC1-7102SR-puolijohdejäähdytyslevy, jonka ilmoitettu lämpötilaero on 65 °C. Enimmäiskäyttöjännite on 8,4 V ja enimmäisvirta 2 A.

• Sisäinen resistanssi: 2,9–3,5 Ω, mitattu 23 °C:n ympäristölämpötilassa 1 kHz:n AC-testillä
• Asennuspaine: 85 N/cm²
• Käyttölämpötila: −55–83 °C
• Varastointilämpötila: −10–40 °C
• Mitat: 30 × 30 × 4,2 mm
• Ympärillä 704-silikonitiiviste
• Johdon pituus: 150 mm; RV-standardin mukainen johto, yksipäinen 5 mm:n tinattu pää
• Punainen johto on positiivinen (+) ja musta johto negatiivinen (−).

Lämmönpoistopinnalle on asennettava jäähdytyselementti tai vesijäähdytys. Lämpötahnaa on käytettävä sekä ilma- että vesijäähdytyksessä. Ilman lämmönpoistoa testattaessa virta on katkaistava irrottamalla virtalähde välittömästi, viimeistään 1 sekunnin kuluessa, sillä levy voi muuten vaurioitua.
