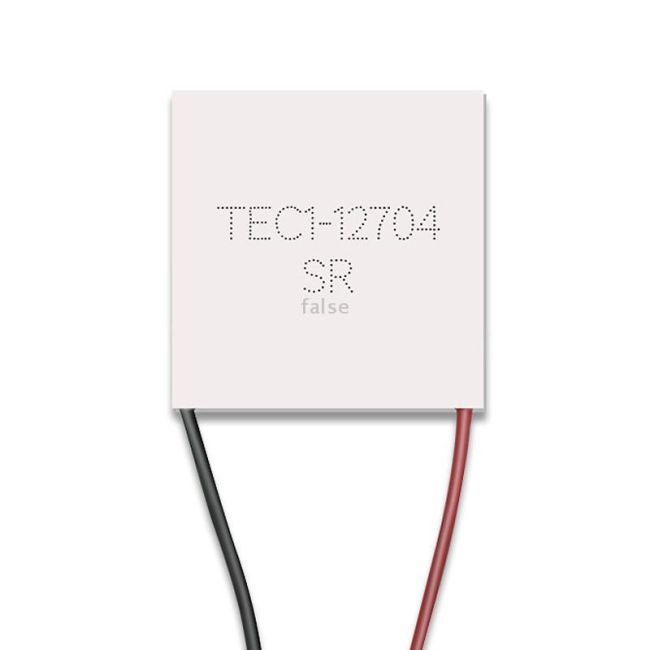

TEC1-12704 SR on termoelektrinen Peltier-jäähdytysmoduuli. Moduulin nimellissuositus on 12 V, suurin jännite 15,8 V ja suurin virta 4 A.
Lämpötilaero: enintään 65 °C
Jäähdytysteho: enintään 35 W
Käyttöympäristö: −55–83 °C
Asennuspaine: 85 N/cm²
Mitat: 40 × 40 × 4,0 mm
Paino: 22 g
Johdot: punainen johto on plusnapa ja musta johto miinusnapa; johtimen pituus 100–300 mm
Säilytyslämpötila: −10–40 °C
Tiivistys: 704-silikonitiiviste tai epoksihartsitiivistys
Jäähdytyspinnalle on asennettava jäähdytyselementti tai vesijäähdytys. Jäähdytyspinnalle on levitettävä lämpötahnaa riippumatta siitä, käytetäänkö ilma- vai vesijäähdytystä. Ilman asianmukaista lämmönpoistoa moduuli voi vaurioitua.
Testattaessa ilman lämmönpoistoa jäähdytysvaikutus voi näkyä hetkellisesti, mutta virransyöttö on katkaistava välittömästi, viimeistään 1 sekunnin kuluessa, jotta moduuli ei pala.
