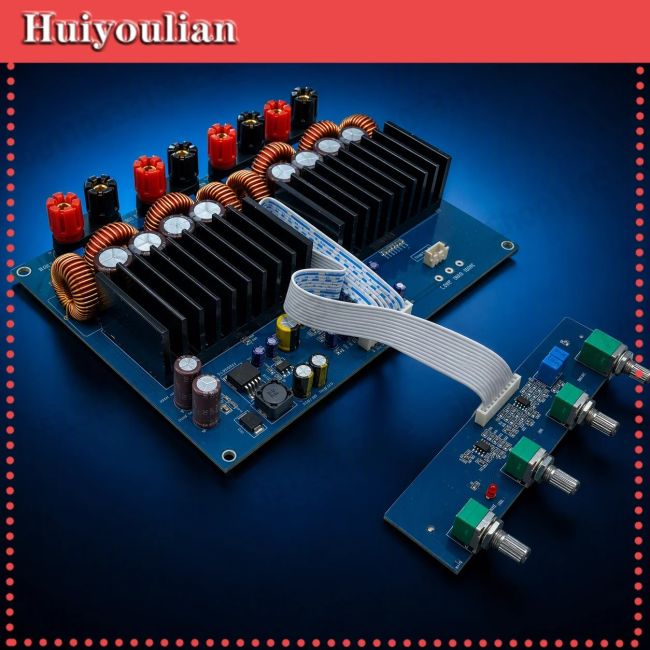

TAS5630 2.1-kanavainen vahvistinlevy 1200 W

TAS5630-pohjainen 2.1-kanavainen D-luokan vahvistinlevy DIY-äänentoistoprojekteihin. Levyssä on subwoofer-kanava sekä vasen ja oikea pääkanava.

• Lähtöteho: 600 W / 3 Ω subwoofer-kanavalle ja 2 × 300 W / 6 Ω vasemmalle ja oikealle kanavalle, yhteensä 1200 W. Ilmoitetut tehoarvot ovat 10 %:n säröllä.
• Taajuusvaste: 20 Hz–20 kHz
• Toimintaluokka: D-luokka
• Hyötysuhde: 88 %
• Signaali-kohinasuhde: 100 dB, A-painotettuna
• Dynaaminen alue: yli 100 dB
• Käyttöjännite: DC 48 V
• Joutokäyntivirta: 120 mA

Vahvistinlevyn piirisarjoihin kuuluvat TAS5630, OPA1632DR ja TL072. Virtalähteen suodatuksessa käytetään kahdeksaa 470 μF / 100 V elektrolyyttikondensaattoria. Piirilevy on kaksipuolinen, paksuudeltaan 1,6 mm, ja kuparikerroksen paksuus on 2,0 oz.

Levyn mitat ovat 190 × 140 mm. Mukana toimitettavan liitäntäjohdon pituus on 280 mm ja potentiometrien väli 35 mm.

Potentiometrien toiminnot vasemmalta oikealle: subwooferin äänenvoimakkuus, vasemman ja oikean kanavan diskantti, vasemman ja oikean kanavan äänenvoimakkuus sekä päävoimakkuus.

Soveltuu esimerkiksi DIY-aktiivisubwooferiin, 2.1-kaiutinjärjestelmään, kotiteatterin satelliittikaiuttimiin, tietokoneen äänentoistoon ja omiin soundbar-rakennelmiin.
