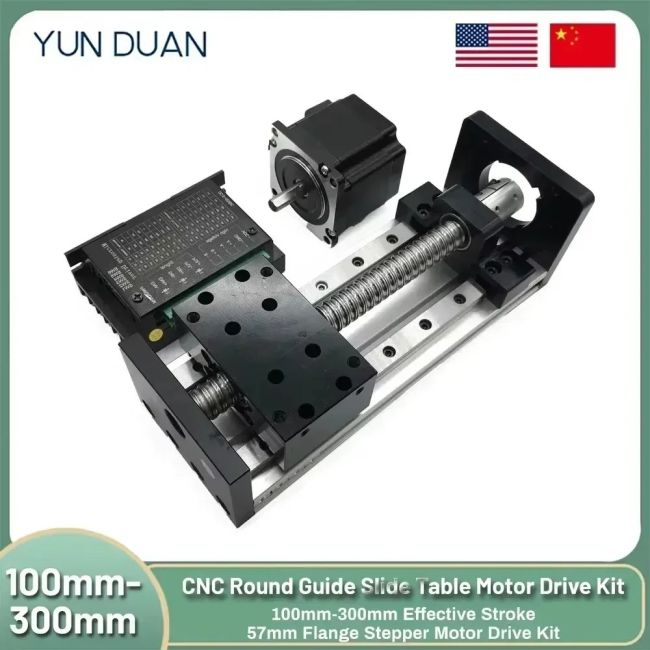

SXG5080-kuularuuvikäyttöinen lineaaripöytä

SXG5080-lineaaripöytä kuularuuvilla ja kahdella lineaarikiskolla. Valittavissa on pelkkä liukupöytä tai Nema 23 -moottorilla varustettu kokonaisuus.

Tekniset tiedot

• Kuularuuvi: SFU1605 tai SFU1610, tarkkuusluokka C7
• Tehokas liike: 100–1000 mm
• Kokonaispituus: tehokas liike + 120 mm
• Liikkuvan levyn koko: 50 × 80 mm
• Moduulin leveys: 80 mm
• Ohjaimet: 2 × MGN12R, liukupalat 2 × MGN12H
• Ohjaimen halkaisija: 12 mm
• Vaakasuora kuorma: enintään 60 kg
• Pystysuora kuorma: enintään 30 kg
• Enimmäisnopeus: 500 mm/s
• Toistopaikannustarkkuus: 0,02–0,03 mm
• Alusta: alumiiniseos
• Yhteensopiva Nema 17- ja Nema 23 -askelmoottoreiden kanssa moottorikiinnikkeen mukaan

Moottorivaihtoehtoina ovat avoimen piirin Slide Motor -kokoonpano TB6600-ohjaimella, suljetun piirin Encoder motor -kokoonpano HB808C-ohjaimella sekä integroidulla ohjaimella varustettu All in one kit. Kokoonpanoihin sisältyy 8 mm–8 mm-kytkin moottorin 8 mm:n akselille.

TB6600-ohjain

• Tulojännite: DC 9–42 V
• Virta: 0,5–3,5 A
• Enimmäisteho: 150 W
• Mikroaskelukset: 1, 2, 4, 8, 16, 32

HB808C-ohjain

• Tulojännite: 24–80 VDC
• Huippuvirta: 13 A
• Impulssivastetaajuus: 200 kHz
• Mikroaskelukset: 200–25600 ppr
• Tukee PUL/DIR- ja CW/CCW-tiloja
