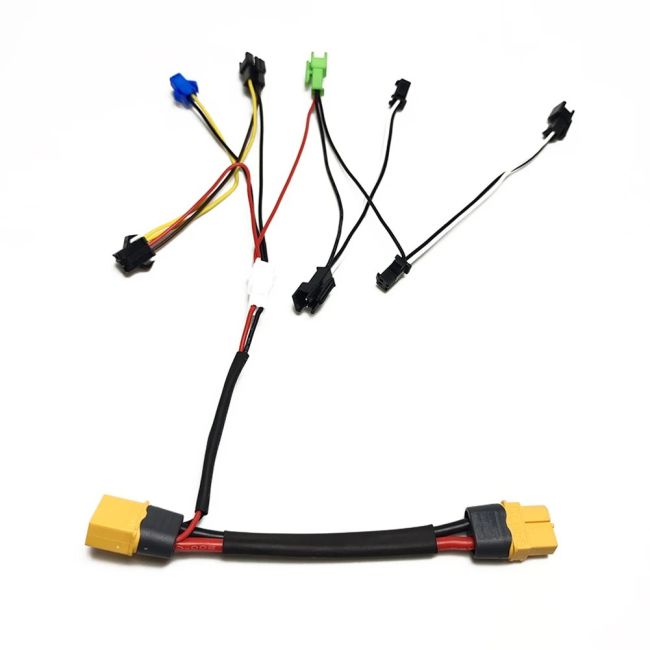

Sähköpyörän valosarjan liitäntäkaapeli Amass XT60- ja SM-sarjan liittimillä. Soveltuu etu-, taka- ja jarruvalojen sekä muiden valolaitteiden kytkentään. Virtakaapelin pituus on 10 cm ja poikkipinta-ala 2 mm².
Sähköpyörän valosarjan liitäntäkaapeli, jossa on Amass XT60 -virtaliitin ja SM-sarjan liittimet. Kaapeli on tarkoitettu sähköpyörän etu-, taka-, jarru- ja suuntavalojen liittämiseen sekä mukautettuihin valosarjaratkaisuihin.
Virtakaapelin tekniset tiedot
Johdin: 14AWG
Liitin: Amass XT60
Johdinrakenne: 400/0,008 mm
Poikkipinta-ala: 2 mm²
Johtimen halkaisija: 1,85 mm
Silikonieristeen paksuus: 0,9 mm
Valmiin kaapelin ulkohalkaisija: 3,5 mm
Johtimen resistanssi: 15,6 Ω/km
Enimmäisvirta: 55 A
Kaapelin pituus: 10 cm
1T2-valokaapelin liitin: valkoinen SM-2A, punainen + / musta GND
Valokaapelin tekniset tiedot
Johtimen poikkipinta-ala: 0,3 mm²
C1 – valkoinen SM-2A, virtalähde 24–48 V: punainen = virta +, musta = − (GND)
C2 – musta SM-3A, kytkin: punainen = virransyöttö + (24–48 V), keltainen = ajovalon lähtö +, ruskea = äänimerkin lähtö +
C3 – sininen SM-2A, takavalo: keltainen = ajovalo, musta = GND
C4 – musta SM-3Y, kytkin: keltainen = ajovalo, musta = GND, ruskea = äänimerkki
C5 – vihreä SM-3Y, jarruvalojen virtalähde: punainen = virta (akku), musta = GND
C6/C7/C8/C9 – musta SM-2Y ja 2A, aktiivinen jarrusignaali: valkoinen = GND, musta = jarrusignaali (GND)
