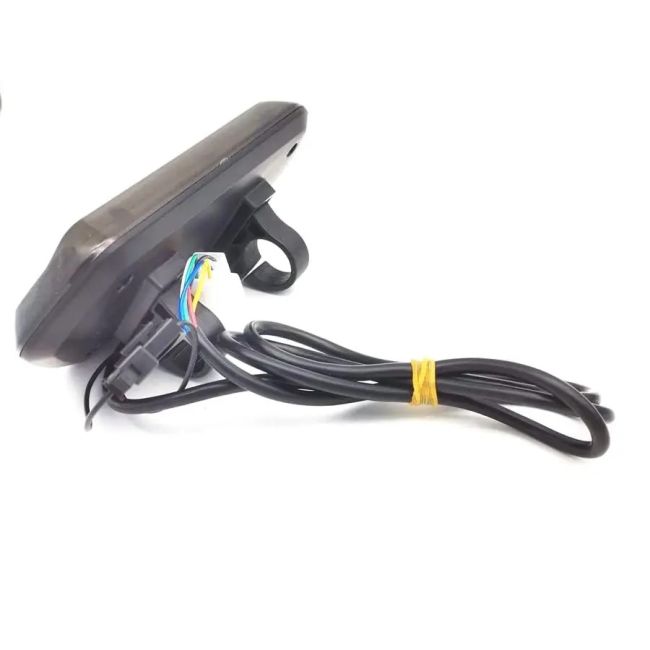

LCD-näyttö 36/48/60 V sähköpyörään. Näyttää nopeuden, akkujännitteen, matkan, etuvalon, vilkut ja vaihteet. Nopeussignaali otetaan vaihejohtimen jännitteestä; Hall-anturin nopeussignaalia tämä malli ei tue.
LCD-näyttö sähköpyörään, jonka nimellisjännite on 36, 48 tai 60 V. Näyttö sisältää nopeusmittarin, akkujännitteen ilmaisimen, matkamittarin, etuvalon sekä vasemman ja oikean vilkun merkkivalot.
Kolmen vaihteen näyttö
Napaisuuden automaattinen tunnistus
Nopeussignaali otetaan vaihejohtimen jännitteestä
Ei tue Hall-anturin johdosta saatavaa nopeussignaalia
Akkuosoitin näyttää akkujännitteen, eikä lukema muutu
Vaihde- ja virhekoodinäyttö eivät oletusasetuksella syty, ellei ohjain lue YXT-signaalia
Johdotus, suuri valkoinen liitin: punainen: virtalähteen plus musta: virtalähteen miinus sininen: etuvalo violetti: nopeussignaali vaihejohtimen jännitteestä oranssi: vasen vilkku vaaleansininen: oikea vilkku
Tarkista liittimen johtojen sijainti ja järjestys ennen asennusta. Jos järjestys poikkeaa, liittimen napojen vaihtaminen voi olla mahdollista ohuen metallipuikon avulla.
