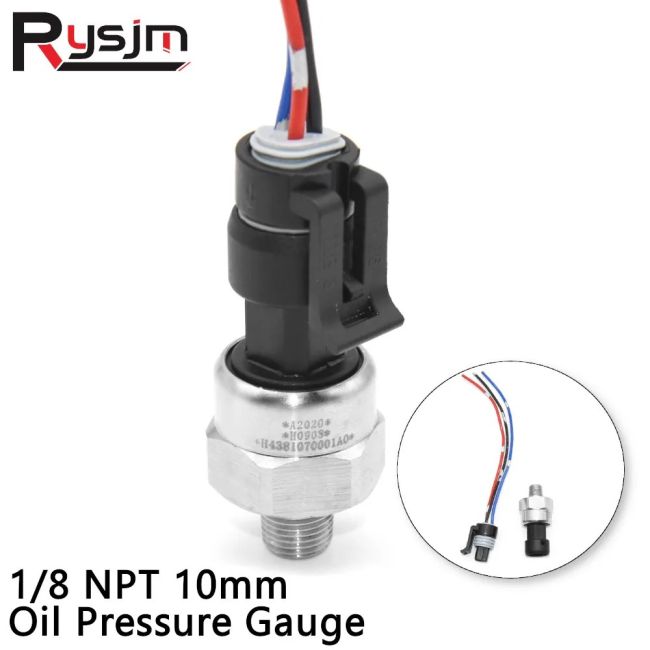

RYSJM 5 V:n NPT 1/8 -paineanturi

RYSJM-paineanturi öljyn, polttoaineen, kaasun ja veden paineen mittaamiseen. Anturissa on ruostumattomasta teräksestä valmistettu runko, 1/8" NPT -kierre ja DC 5 V:n käyttöjännite.

Valittavat painealueet: 145 psi, 215 psi, 300 psi tai 500 psi.

Signaali: lineaarinen 0,5–4,5 V:n lähtö. Nollapaineella lähtö on 0,5 V, puolivälin paineella 2,5 V ja nimellisellä enimmäispaineella 4,5 V.

• Vasteaika: ≤1 ms
• Liitäntäkierre: 1/8" NPT; 215 psi:n versiossa 1/8"-27 NPT
• Suojausluokka: IP67, 145 psi:n, 300 psi:n ja 500 psi:n versioissa ilmoitettu
• Käyttölämpötila: versiosta riippuen −40…+120 °C tai −40…+125 °C
• Painetta välittävä aine: öljy, kaasu ja vesi, jotka ovat yhteensopivia 316L-ruostumattoman teräksen kanssa
• Ylikuormitettavuus: versiosta riippuen 2–4 kertaa nimellispaine

Johdotus: punainen +5 V:lle, maa on variantista riippuen keltainen tai musta ja vihreä signaalille. 500 psi:n versiossa signaalijohdon väriksi ilmoitetaan keltainen tai vihreä. Tarkista valitun version johdotus ennen kytkentää.

Varianttikohtaisia tietoja:

• 145 psi: mittausalue 0–145 psi, tarkkuus ±0,5 % FS, IP67
• 215 psi: mittausalue 0–215 psi, tarkkuus ±1 % FS; mukana vesitiivis pikaliitin, vastaliitin ja johtosarja
• 300 psi: mittausalue 0–300 psi, tarkkuus ±0,5 % FS, IP67
• 500 psi: mittausalue 0–500 psi, tarkkuus ±1 % FS, mittaus on suhteellinen eli gauge pressure

Toimitukseen sisältyy yksi paineanturi.
