PZEM-004T AC-mittausmoduuli mittaa jännitettä, virtaa, tehoa, taajuutta, tehokerrointa ja energiaa. 100 A:n versio käyttää ulkoista virtamuuntajaa, ja tiedot luetaan sarjaliitännän kautta.
PZEM-004T on AC-mittausmoduuli, joka mittaa vaihtojännitettä, virtaa, pätötehoa, taajuutta, tehokerrointa ja aktiivista energiaa. Moduulissa ei ole omaa näyttöä, vaan mittaustiedot luetaan sarjaliitännän kautta.
Jännitealue: 80–260 V AC
Jännitteen resoluutio: 0,1 V
Jännitteen mittaustarkkuus: 0,5 %
Virtamittausalue: 0–100 A, mallista riippuen
100 A:n versio käyttää ulkoista virtamuuntajaa
Tehomittausalue 100 A:n versiolla: 0–23 kW
Taajuusalue: 45–65 Hz
Tehokerroinalue: 0,00–1,00
Aktiivisen energian mittausalue: 0–9999,99 kWh
Ohjelmallisesti asetettava ylitehohälytys ja energiamittarin nollaus
UART–RS485-tiedonsiirto, Modbus-RTU-protokolla, 9600 baudia, 8 databittiä, 1 stop-bitti, ei pariteettia
Käyttölämpötila: −20 °C – +60 °C

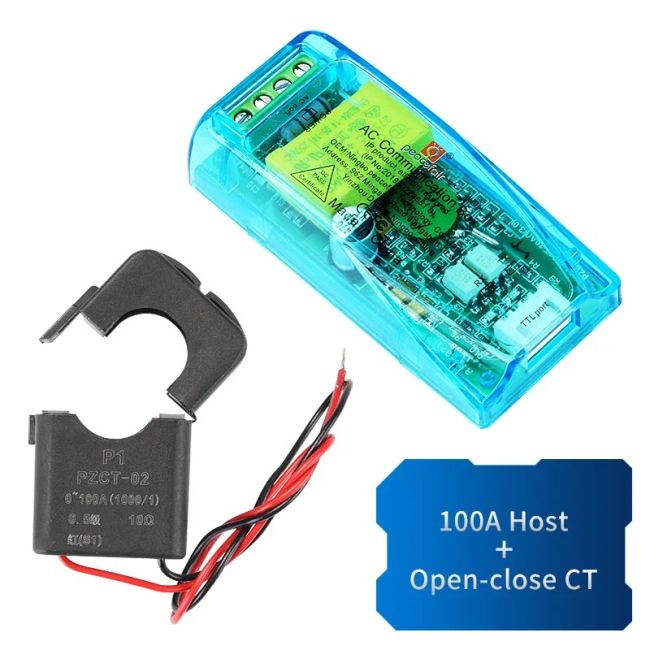

Pakettiin sisältyy yksi digitaalinen monitoimimittari ja yksi virtamuuntaja.
