PZEM-004T-100A-D-P on 80–260 V AC:n ja 0–100 A:n sähkömittausmoduuli. Se mittaa muun muassa pätötehoa, tehokerrointa, taajuutta ja sähköenergiaa sekä tukee TTL/UART- ja Modbus-RTU-tiedonsiirtoa. Tiedonsiirto vaatii ulkoisen 5 V:n virtalähteen.

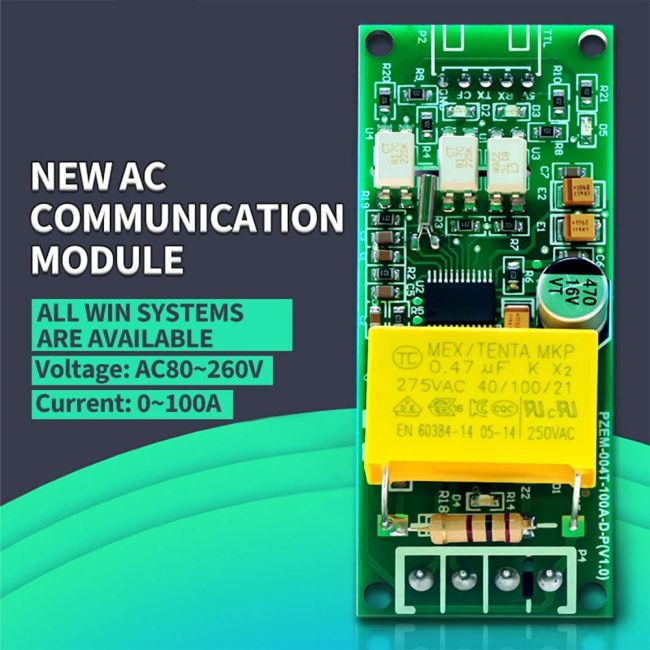

PZEM-004T-100A-D-P on yksivaiheisen vaihtosähkön mittausmoduuli, joka mittaa jännitettä, virtaa, pätötehoa, tehokerrointa, taajuutta ja sähköenergiaa. Moduulissa on TTL-tietoliikenneliitäntä ja Modbus-RTU-protokollatuki.
Tekniset tiedot
Mallinumero: PZEM-004T-100A-D-P
Jännitealue: 80–260 V AC
Virta-alue: 0–100 A
Pätöteho: 0–2,3 kW
Tehokerroin: 0,00–1,00
Taajuus: 45–65 Hz
Sähköenergia: 0–9999,99 kWh
Pulssilähtö: 1600 imp/kWh
TTL-liitäntä: UART, 9600 baudia, 8 databittiä, 1 stop-bitti, ei pariteettia
Tiedonsiirtoprotokolla: Modbus-RTU
Toimintalämpötila: −20…+60 °C
CE-sertifiointi
Moduulissa on kalibrointi- ja sähköenergian nollaustoiminnot. Pätötehon hälytysraja voidaan asettaa, jolloin hälytystila aktivoituu mitatun tehon ylittäessä asetetun rajan.
Huomioi TTL-liitäntä
TTL-liitäntä on passiivinen ja tiedonsiirtoa varten tarvitaan ulkoinen 5 V:n virtalähde. Kaikki neljä liitäntää — 5V, RX, TX ja GND — on kytkettävä tiedonsiirron mahdollistamiseksi. TTL-liitäntä on erotettu pääpiiristä optoeristimellä.
Toimitussisältö vaihtoehdon mukaan
Piirilevy: PZEM-004T-100A-D-P-moduuli
Suljetun virtamuuntajan vaihtoehto: moduuli ja 1 suljettu CT-virtamuuntaja
Avattavan virtamuuntajan vaihtoehto: moduuli ja 1 avattava CT-virtamuuntaja
