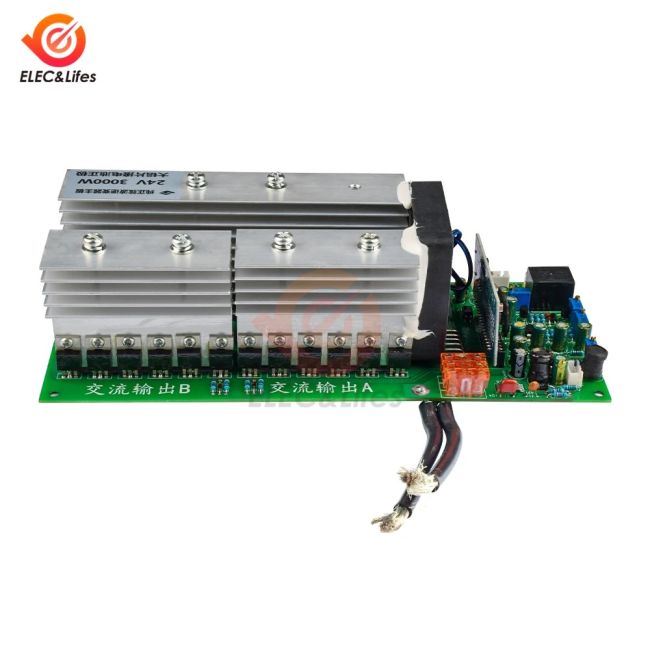

EGS001-puhdassiniaaltoinvertterin ohjainkortti DC 12–96 V:n syöttöjännitteille. AC 220 V:n lähtö, valittavat tehot 1500–9000 W sekä akun alijännite-, ylikuormitus- ja ylikuumenemissuojaus. Kortin mitat 240 × 100 × 62 mm.
EGS001-puhdassiniaaltoinvertterin ohjainkortti sähköverkon taajuudella toimivan invertterin rakentamiseen. Kortti tuottaa puhdasta siniaaltoa ja siinä on akun alijännite-, ylikuormitus- ja ylikuumenemissuojaus.
Tulojännite: DC 12 V / 24 V / 36 V / 48 V / 60 V / 72 V / 96 V
Lähtöjännite: AC 220 V
Lähtötehot: 1500 W / 3000 W / 4000 W / 5000 W / 6000 W / 7500 W / 9000 W
Ohjainkortin mitat: 240 × 100 × 62 mm
Paino: 1,2 kg
Muuntajan nimellisjännitteet virtalähteen mukaan:
24 V:n virtalähde: 13 V → 220 V
36 V:n virtalähde: 19 V → 220 V
48 V:n virtalähde: 26 V → 220 V
60 V:n virtalähde: 32 V → 220 V
72 V:n virtalähde: 39 V → 220 V
96 V:n virtalähde: 52 V → 220 V
LED-merkkivalo ilmaisee toimintatilan ja vian tyypin:
Normaali toiminta: valo palaa jatkuvasti
Ylivirta: 2 välähdystä, 2 sekunnin tauko ja toisto
Ylijännite: 3 välähdystä, 2 sekunnin tauko ja toisto
Alijännite: 4 välähdystä, 2 sekunnin tauko ja toisto
Huomio: Saman toiminnon jumpperipaikkoja ei saa oikosulkea samanaikaisesti. Esimerkiksi JP1- ja JP5-jumpperia ei saa oikosulkea yhtä aikaa.
