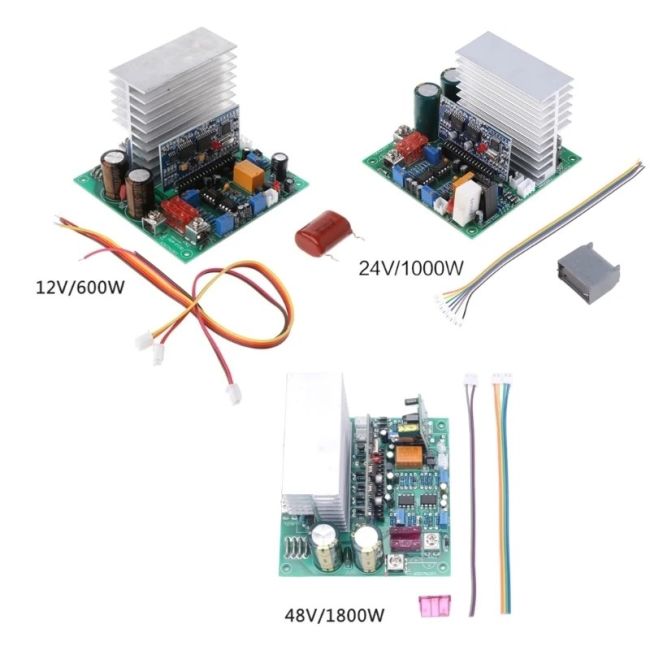

Puhdas siniaaltoinvertterikortti 12/24/48 V, 600/1000/1800 W

Puhdas siniaaltoinen verkkotaajuusinvertterikortti tee-se-itse-rakentamiseen. Kortti on DC/DC-muunnin, joka on tarkoitettu käytettäväksi yhdessä verkkotaajuusmuuntajan kanssa.

• Vaihtoehdot: 12 V / 600 W, 24 V / 1000 W ja 48 V / 1800 W
• 1,6 mm:n kaksipuolinen piirilevy
• Akkujännitekohtainen alijännite- ja ylijännitesuojaus
• Lämpötilaohjattu tuuletin ja ylikuumenemissuojaus
• Isku- ja oikosulkusuojaus sekä virran rajoitus
• Ilmoitettu 48 V:n version enimmäisteho on 1800 VA; pienemmillä syöttöjännitteillä teho on vastaavasti pienempi

Huomio: Kortti ei ole valmis invertteri, vaan se edellyttää verkkotaajuusmuuntajaa ja asiaankuuluvaa sähköteknistä osaamista. Muuntajan tyhjäkäyntivirran tulee olla pieni ja hajareaktanssin vähäinen. Toroidimuuntajan kanssa tulee käyttää pienjännitepuolella sarjaan kytkettyä ferrosiliciumpohjaista kuristinta.

Toiminta-alueen ilmoitetut raja-arvot ovat 10,5 V:n alijännitesuoja ja 14,7 V:n ylijännitesuoja akkukennoa kohti. Kortin mitat ovat noin 5,5 × 10 × 10 cm ja paino 236 g.

Toimitukseen sisältyy 1 × puhdas siniaaltoinen verkkotaajuusinvertterikortti.
