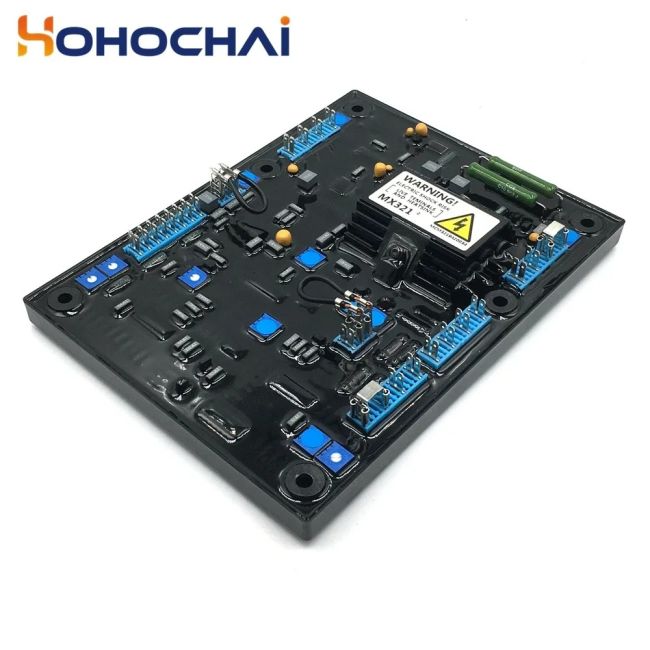

MX321/MX321-A AVR on kolmivaiheinen automaattinen jännitteensäädin harjattomille dieselgeneraattoreille. Se säätää generaattorin lähtöjännitettä PMG-magnetointijärjestelmän avulla.
MX321/MX321-A AVR on kolmivaiheinen automaattinen jännitteensäädin harjattoman generaattorin magnetointijärjestelmään. Magnetointiteho saadaan kolmivaiheisesta kestomagneettigeneraattorista (PMG), mikä eristää AVR-ohjauspiirit epälineaaristen kuormien vaikutuksilta ja vähentää radiotaajuushäiriöitä generaattorin liittimissä.
AVR mittaa päägeneraattorin käämityksen jännitettä ja säätää magnetointia generaattorin lähtöjännitteen ylläpitämiseksi. Kolmivaiheinen RMS-mittaus tukee jännitteen säätöä, ja säädettävä pehmeä käynnistys mahdollistaa generaattorin lähtöjännitteen hallitun nousun.
Tekniset tiedot
Mittauksen tulojännite: 190–264 V AC, enintään 2- tai 3-vaiheinen
Mittauksen taajuus: nimellisesti 50–60 Hz
Tehonsyötön jännite: 170–220 V AC, 3-vaiheinen, 3 johdinta
Tehonsyötön taajuus: nimellisesti 100–120 Hz
Virta: 3 A/vaihe
Lähtöjännite: enintään 120 V DC
Lähtövirta: jatkuva 3,7 A; hetkellinen 6 A 10 sekunnin ajan
Vähimmäisvastus: 15 ohmia
Säätötarkkuus: ±0,5 % RMS moottorin kierrossäädön ollessa 4 %
