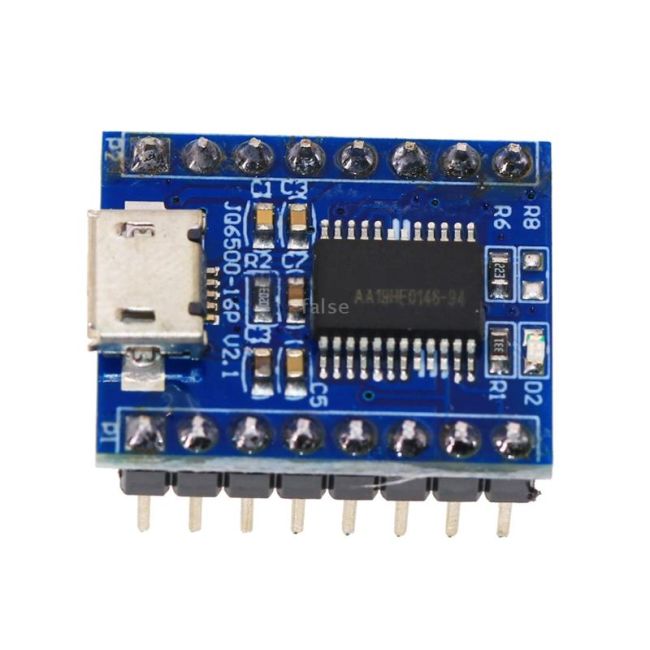

JQ6500 MP3-äänimoduuli mikro-ohjaimen sarjaohjaukseen. Tukee UART TTL -liitäntää, useita ohjaustapoja, FAT16/FAT32-tiedostojärjestelmiä, enintään 32 Gt:n TF-korttia ja USB-muistia sekä 64 MB:n NOR Flash -muistia.
JQ6500-äänimoduuli MP3-tiedostojen toistoon mikro-ohjaimen sarjaportin kautta. Moduuli tukee useita ohjaustapoja, kuten rinnakkaisportti-, sarjaportti- ja AD-painikeohjausta.
24-bittinen DAC-ulostulo, dynaaminen alue enintään 90 dB ja signaali-kohinasuhde enintään 85 dB
Tukee FAT16- ja FAT32-tiedostojärjestelmiä
Tukee enintään 32 Gt:n TF-korttia ja 32 Gt:n USB-muistia
64 MB:n NOR Flash -muisti
UART-liitäntä TTL-tasolla; siirtonopeus on asetettavissa
30 äänenvoimakkuustasoa ja 10 taajuuskorjaimen asetusta
Äänitiedostot voidaan järjestää enintään 100 kansioon, joissa kussakin voi olla enintään 1000 kappaletta
SPI Flash voidaan liittää moduuliin ja sen sisältöä voidaan päivittää tietokoneella
Sarjaportin kautta voidaan ohjata tietyn äänitiedoston toistoa
Puhekuulutuksen keskeytystoiminto mahdollistaa taustamusiikin keskeyttämisen
Toistotilat
Painikeohjauksessa käytettävissä ovat keskeytettävä toisto, keskeyttämätön toisto, yhden kappaleen jatkuva toisto ja kaikkien kappaleiden jatkuva kierto.
Perustiedot
Käyttöjännite: 3,2–5 V, suositeltu 4,2 V
Nimellisvirta: 20 mA
Käyttölämpötila: −40…+70 °C
MP3-tuki: MPEG Layer 3 -äänidekoodaus sekä edellä mainitut näytteenottotaajuudet
Ääniefektit: Normal, Jazz, Classic, Pop ja Rock
Moduulia voidaan käyttää esimerkiksi ajoneuvojen ääni-ilmoituksiin, liikenteen ja kulunvalvonnan puheopasteisiin, hälytyksiin, automaattisiin kuulutuksiin sekä laitevikojen ilmoittamiseen.
