INMP441 / ICS-43434 I2S-mikrofonimoduuli

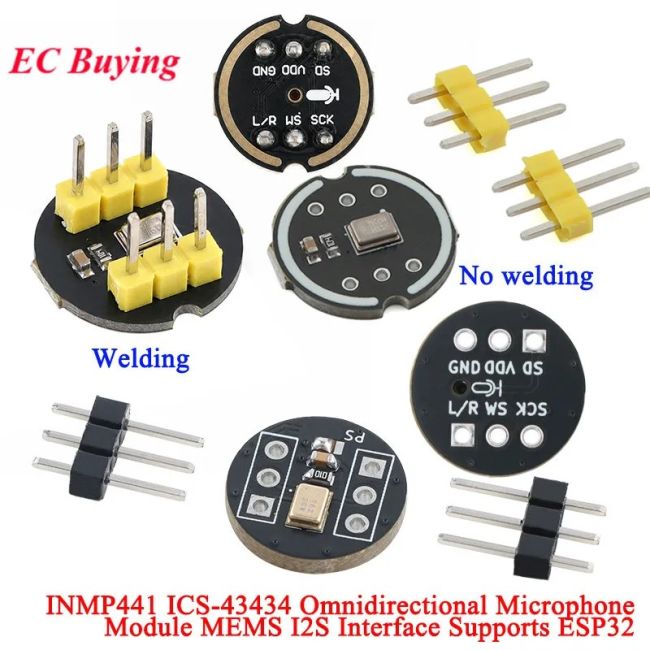

Digitaalinen, ympärisuuntainen MEMS-mikrofonimoduuli I2S-liitännällä. Saatavana INMP441- ja ICS-43434-versiona sekä juotettuna tai ilman juotosta toimitettavana vaihtoehtona.

INMP441

• 24-bittinen digitaalinen I2S-liitäntä
• Signaali-kohinasuhde: 61 dBA
• Herkkyys: −26 dBFS
• Taajuusvaste: 60 Hz–15 kHz
• Virrankulutus: 1,4 mA
• Käyttöjännite: 1,8–3,3 V

Liitännät: SCK on I2S:n kellosignaali, WS sanavalintasignaali, L/R kanavan valinta, SD datalähtö, VCC käyttöjännite ja GND maadoitus. L/R:n ollessa matala mikrofoni lähettää vasemman kanavan signaalin ja korkeana oikean kanavan signaalin.

Esimerkkikytkentä ESP32-kehitysalustalle: SCK–GPIO14, SD–GPIO32, WS–GPIO15, L/R–GND, GND–GND ja VDD–3,3 V.

ICS-43434

• 24-bittinen digitaalinen I2S-liitäntä
• Taajuusvaste: 60 Hz–20 kHz
• Herkkyys: −26 dBFS ±1 dB
• Signaali-kohinasuhde: 64 dBA
• Virrankulutus: 230 µA
• Toimintatilat: suorituskykyinen, vähävirtainen ja lepotila

Molemmissa malleissa on ympärisuuntainen MEMS-anturi ja digitaalinen I2S-ulostulo, joten moduuli voidaan liittää suoraan esimerkiksi mikrokontrolleriin tai DSP-prosessoriin.
