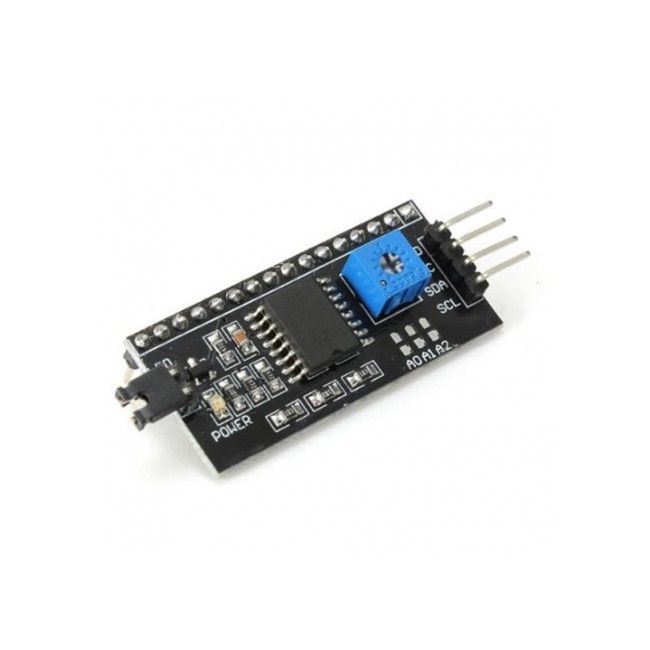

I2C-muuntaja 2x16 ja 4x20 LCD-moduuleille

Helpottaa esim. 1602 ja 2004 merkkinestekidenäyttöjen käyttöä muuttamalla liitännän I2C-väylämuotoon. Pohjautuu PCF8574-piiriin.

• Piiri: PCF8574T (datasheet)
• Käyttöjännite: 2.5 - 6 V
• Pinnit juotettu valmiiksi
• Juotetaan LCD-näytön taakse (tai voi käyttää koekytkentälevyä)
• Yhteensopivat näytöt: 1602, 2004
• Jännitteen merkkivalo
• Potentiometri näytön kontrastin säätämiseen
• Taustavalon saa pois irrottamalla jumperin
• Tulopinnit: GND, VCC, SDA, SCL
• Oletus I2C-osoite: 0x27 (vaihdettavissa A0-A2 jumppereilla)
• Mitat: 40 x 18 mm
