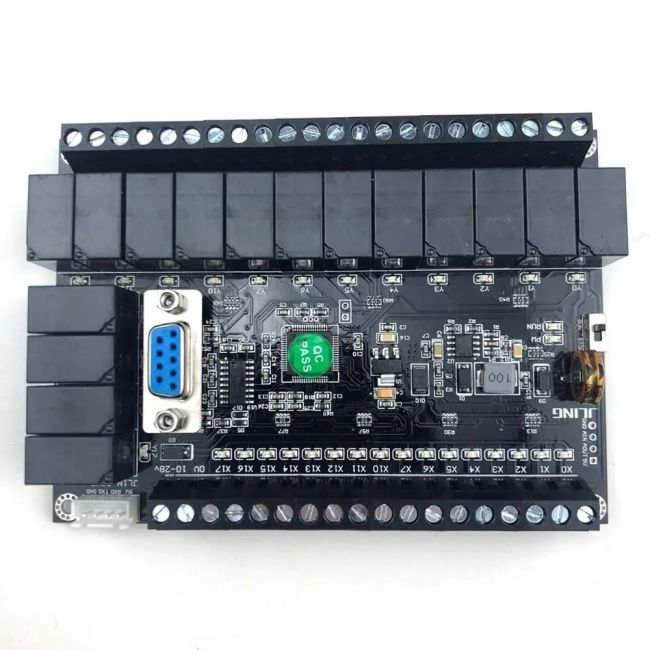

FX1N PLC-ohjainkortti 24/30/32MR

FX1N-sarjan PLC-ohjainkortti, joka voidaan ohjelmoida tikapuukaavioilla Mitsubishi GX Developer -ohjelmistolla. Kortissa on RS232-ohjelmointiliitäntä tietokoneelle, tekstinäytölle tai kosketusnäytölle.

Valittavat mallit

• 24MR: 16 tuloa ja 12 relelähtöä, Y0–Y13
• 24MRT: 16 tuloa ja 10 relelähtöä, Y2–Y13
• 30MR: 16 tuloa ja 14 relelähtöä, Y0–Y15
• 30MRT: 16 tuloa ja 12 relelähtöä, Y2–Y15
• 32MR: 16 tuloa ja 16 relelähtöä, Y0–Y17
• 32MRT: 16 tuloa ja 14 relelähtöä, Y2–Y17

MR- ja MRT-mallien ero liittyy Y0- ja Y1-lähtöihin: MRT-malleissa nämä ovat avoimen kollektorin lähtöjä, joita voidaan käyttää lähtöpulsseihin ja askelmoottorin ohjaukseen. Relelähdön nimellisvirta on 5 A.

Analogialiitännät

• 1 analogiatulo (AD) ja 1 analogialähtö (DA)
• DA voidaan muuttaa toiseksi AD-tuloksi asetuksella D5080 = 1
• Analogiatulon alue on 0–3,3 V
• 0–10 V:n mittaukseen tarvitaan 10K- ja 5.1K-vastukset jännitteen jakamiseen
• Analogiatulo vastaa sisäistä rekisteriä D5030; muunnettaessa DA toiseen AD-tuloon käytetään rekisteriä D5032

PLC:n mitat ovat 122 × 87 × 42 mm. Kiinnitysreikien jako on 115 × 80 mm, ja kiinnitys tapahtuu neljällä M3-ruuvilla.

Y0- ja Y1-lähdöt voivat lähettää enintään 10K pulsseja. RS232-portin 9-napaisen liitännän nastat ovat 2 = TX, 3 = RX ja 5 = GND. Ohjelmointiin tarvitaan 9-napainen uros-naaras, yksi yhteen -kaapeli.

Ohjelman oletuspituus on 8000 askelta. Valmistajan mukaan asetusta voidaan muuttaa GX- tai WORK2-ohjelmistossa, jos käytettävä ohjelma on lyhyempi.
