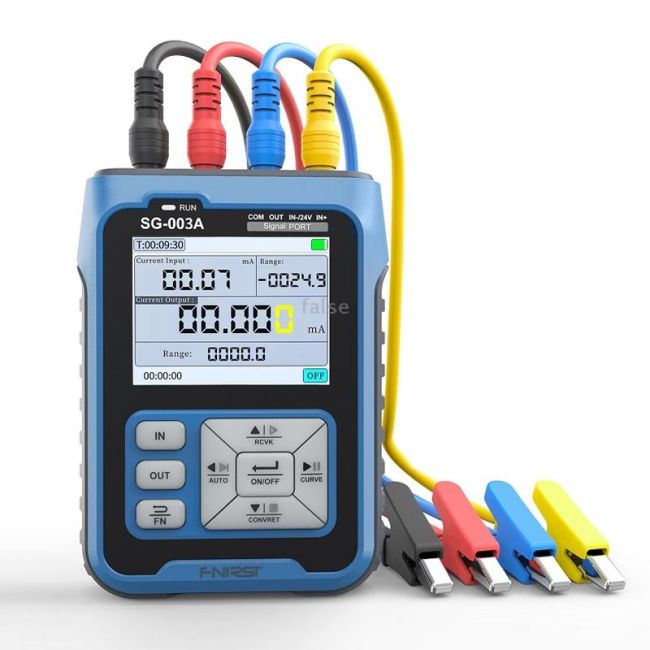

FNIRSI SG-003A PWM-signaaligeneraattori ja kalibraattori

FNIRSI SG-003A on kannettava monitoiminen signaaligeneraattori ja kalibraattori teollisuuden PLC-laitteiden, prosessimittareiden ja sähköventtiilien vianmääritykseen ja säätöön. Laite tukee jännite- ja virtasignaalien syöttöä sekä mittausta, muunnoksia ja PWM-lähtöä.

Ominaisuudet

• Helppokäyttöinen käyttöliittymä, säädettävä painikkeiden taustavalaistus ja 2,4 tuuman TFT-värinäyttö
• Jännitteen ja virran automaattinen ulostulo: kertanousu, kertalasku ja jaksottainen toiminta
• Jännitteen ja virran muunnostoiminnot sekä aktiivinen ja passiivinen virtatila
• Muokattava lähtö, jonka ylä- ja alarajat voidaan asettaa
• Reaaliaikainen jännitteen ja virran käyränäyttö
• Sisäinen napaisuuden vaihtumisen ja ylivirran suojaus, suojausjännite 30 V
• 3000 mAh:n litiumakku ja USB Type-C -lataus 5 V:n jännitteellä

Tekniset tiedot

• Näytön tarkkuus: 240 × 320 pikseliä
• Enimmäistehonkulutus: 0,32 W
• Valmiusaika: 26 tuntia; käyttöaika vaihtelee käytön mukaan. Jatkuvalla 20 mA:n lähdöllä käyttöaika on 8–10 tuntia.
• Mitat: 92 × 72 × 30 mm
• Paino: 165 g
• Liitäntä: EU-pistoke
• Väri: sininen

Aktiivinen virtalähtö

• Alue: 0–24 mA
• Resoluutio: 0,01 mA
• Kuormitus enintään: 750 ohmia

Passiivinen virtalähtö

• Alue: 0–24 mA
• Resoluutio: 0,01 mA
• Ulkoinen syöttöjännite enintään: 30 V

Jännitelähtö

• Alue: 0–24 V
• Resoluutio: 0,01 V
• Virta enintään: 30 mA

24 V:n jännitelähtö

• Ohjausvirta: 24 mA
• Resoluutio: 0,01 mA

Virtatulon mittaus

• Alue: 0–24 mA
• Resoluutio: 0,01 mA
• Tuloimpedanssi: 100 ohmia

Jännitetulon mittaus

• Alue: 0–30 V
• Resoluutio: 0,01 V
• Tuloimpedanssi: 2 milliohmia

PWM-lähtö

• Taajuusalue: 0–9999 Hz
• Taajuus ja käyttöaste voidaan asettaa erikseen
