FNIRSI 1014D -oskilloskooppi P4100-anturilla

FNIRSI 1014D on kaksikanavainen digitaalinen oskilloskooppi, jossa on 100 MHz:n analoginen kaistanleveys kanavaa kohden ja 1 GSa/s:n reaaliaikainen näytteenottonopeus. Laitteessa on myös DDS-signaaligeneraattori.

• Kanavat: 2
• Analoginen kaistanleveys: 100 MHz × 2
• Näytteenottonopeus: 1 GSa/s
• ADC-tarkkuus: 8 bittiä
• Pystysuuntainen herkkyys: 50 mV/div–500 V/div
• Aikakanta: 50 s/div–10 ns/div
• Kytkentä: AC/DC
• Liipaisu: yksittäinen, normaali ja automaattinen; nouseva tai laskeva reuna
• Testijännite: 0–40 V 1×-mittapäällä ja 0–400 V 10×-mittapäällä
• Ulkoinen liipaisujännite: 0–40 V

DDS-signaaligeneraattori tukee useita standardimuotoisia signaaleja, 1 Hz:n taajuusaskelia ja mukautettavaa katkaisusignaalia. Oskilloskoopilla mitattua signaalia voidaan käyttää generaattorin lähtösignaalina, ja mukautettuja signaaleja voidaan tallentaa enintään 1 000 kappaletta.

Laitteessa on automaattinen aaltomuodon näyttö, suuri aikakanta hitaille muutoksille, taukotoiminto, kohdistinmittaus sekä FFT-näkymä harmonisten komponenttien arviointiin. Mittauksia voidaan tehdä enintään 12 parametrilla, kuten VPP, VP, Vmax, Vmin, Vavg, Vrms, taajuus, käyttöaste, aika ja jakso.

7 tuuman LCD-näytön tarkkuus on 800 × 480 pikseliä. Sisäinen 1 Gt:n tallennustila mahdollistaa enintään 1 000 kuvakaappauksen ja 1 000 aaltomuotodatan tallentamisen. USB-liitännän kautta kuvat voidaan siirtää tietokoneelle. Näytön ja taustaruudukon kirkkautta voi säätää.

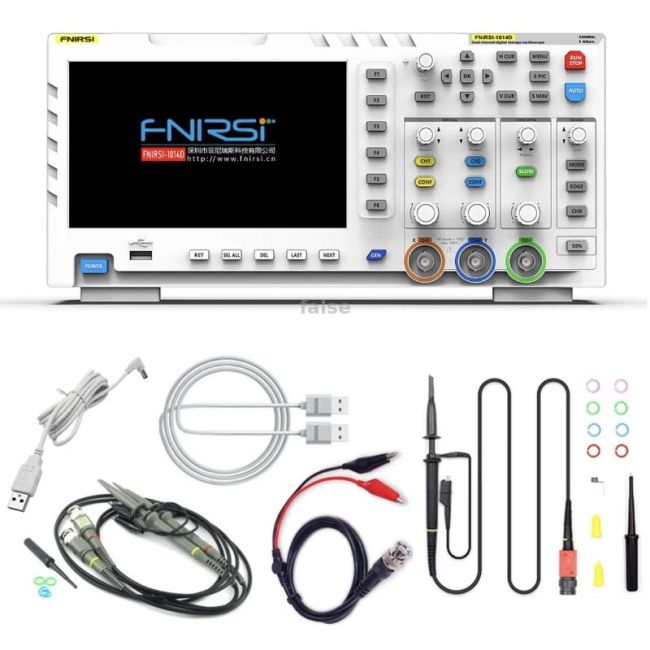

Runko on ABS-muovia. Pakkaukseen kuuluu FNIRSI-1014D-oskilloskooppi, kaksi 100 MHz:n mittapäätä 1×- ja 10×-asetuksilla, pidike, USB-kaapeli, Yhdysvaltain pistokkeella varustettu virtasovitin ja englanninkielinen käyttöohje. P4100-mittapää on ilmoitettu valinnaiseksi lisävarusteeksi.
