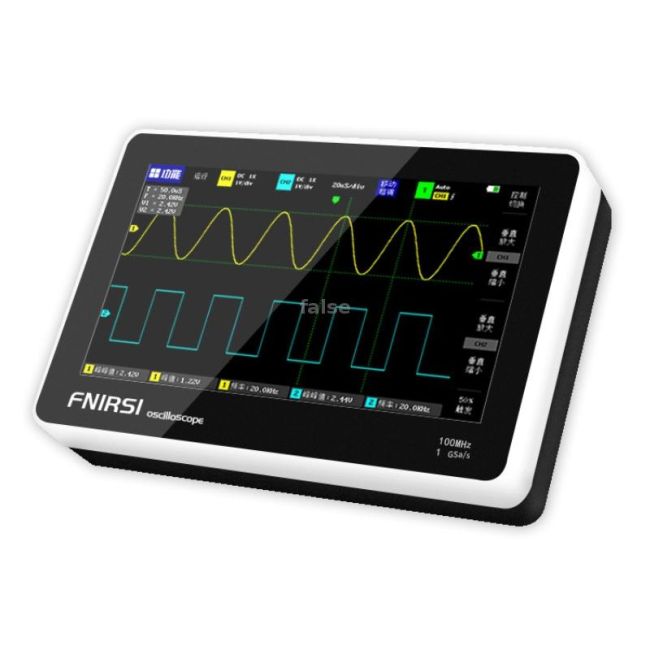

FNIRSI 1013D digitaalinen oskilloskooppi, 100 MHz

FNIRSI 1013D on kaksikanavainen digitaalinen oskilloskooppi, jossa on 100 MHz:n analoginen kaistanleveys ja 1 GSa/s:n reaaliaikainen näytteenottotaajuus.

• Kanavat: 2
• Analoginen kaistanleveys: 100 MHz × 2
• Pystysuuntainen herkkyys: 50 mV/div–500 V/div
• Aikaperusta: 50 s/div–10 ns/div
• Tallennussyvyys: 240 Kbit
• ADC-tarkkuus: 8 bittiä
• Tuloresistanssi: 1 MΩ
• Kytkentä: AC/DC
• Liipaisutilat: yksittäinen, normaali ja automaattinen
• Liipaisureuna: nouseva tai laskeva
• Ulkoisen liipaisun jännite: 0–40 V

Oskilloskoopissa on 7 tuuman 800 × 480 pikselin värillinen TFT-näyttö ja kapasitiivinen kosketusohjaus. Aaltomuotoja voi pysäyttää, tallentaa ja tarkastella USB-liitännän kautta. Laitteessa on myös FFT-toiminto spektrin analysointiin sekä kohdistinmittaus.

Laite tukee enintään 12 mittausparametria: VPP, VP, Vmax, Vmin, Vavg, Vrms, taajuus, Duty+, Duty−, Time+, Time− ja jakso. Sisäinen 1 Gt:n tallennustila mahdollistaa enintään 1 000 kuvakaappauksen ja 1 000 aaltomuototiedon tallennuksen.

Ilmoitetut mittausjännitteet ovat 0–40 V 1X-anturilla, 0–400 V 10X-anturilla ja 0–4 000 V 100X-anturilla. Toimitukseen sisältyvät 100 MHz:n mittausanturit 1X- ja 10X-asetuksilla.

Virtalähteenä toimii sisäinen 6 000 mAh:n ladattava litiumakku. Käyttöaika on ilmoitettu olevan enintään 4 tuntia näytön kirkkaimmalla asetuksella. Mitat ovat 184 × 124 × 50 mm.

Toimitussisältö:

• FNIRSI 1013D -oskilloskooppi
• 2 × 100 MHz:n mittausanturi, 1X/10X
• USB-kaapeli
• Yhdysvaltain pistokkeella varustettu lataussovitin
