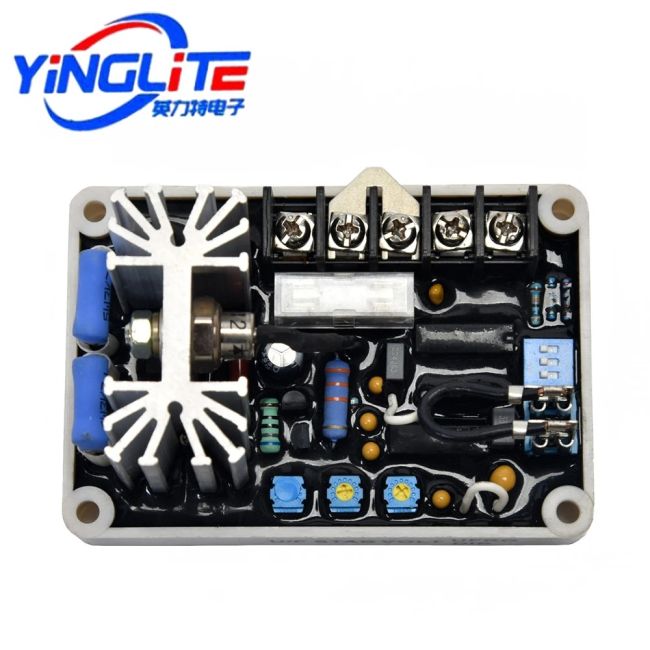

EA05A AVR-jännitteensäädin harjattomalle generaattorille

EA05A on harjattoman generaattorin automaattinen jännitteensäädin (AVR), joka kuuluu generaattorin magnetointijärjestelmään. Puoliaaltotyyppinen, vaiheohjattu tyristorisäädin ohjaa lähtöjännitettä suljetussa säätöpiirissä.

AVR sisältää alinopeus- ja tunnistusjännitteen katoamissuojauksen. Jännitteen muodostuminen alkaa jäännösjännitteestä. Ilmoitettu kuormansäätö on ±1,5 %.

Tekniset tiedot

• Tyyppi: EA05A, AVR
• Sovellus: harjaton generaattori
• Nimellisteho: 2000 VA
• Tulojännite: 220/380/440 V AC, 1-vaihe, 2 johdinta; DIP-kytkimellä valittava
• Taajuus: 50–60 Hz; DIP-kytkimellä valittava
• Lähtöjännite: enintään 90 V DC, kun tulojännite on 240 V AC
• Virta: jatkuva 5 A, hetkellinen 7 A / 10 s
• Jännitteensäätö: < ±0,5 % (moottorin kierrosluvun säätö 4 %)
• Jännitteen muodostuminen: AVR-liittimen jäännösjännite yli 5 V AC
• Sisäinen sähkömagneettisten häiriöiden suodatus
