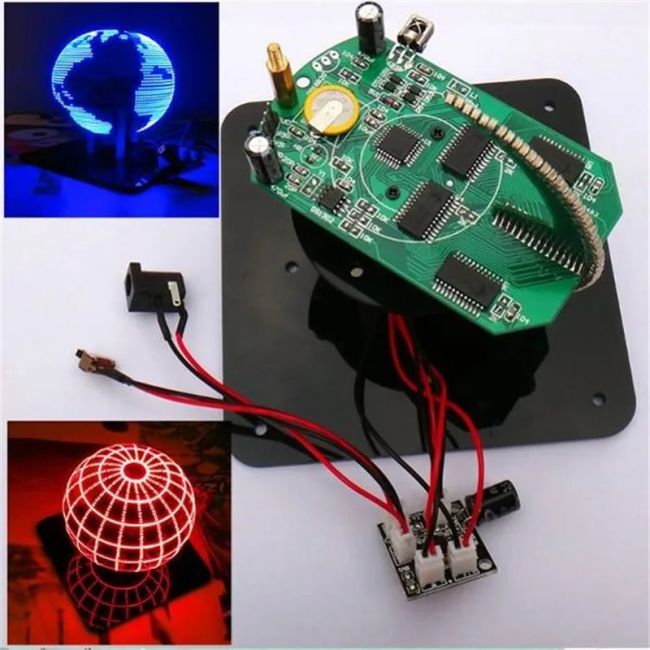

Kokoa itse pyörivä pallomainen POV-LED-näyttö. Type 1-, Type 2- ja Type 3 -versioissa on muun muassa teksti-, kello-, kuva- ja animaatiotiloja. SMD-komponentit eivät ole valmiiksi juotettuja, joten sarja edellyttää elektroniikan perustietoja.
DIY-rakennussarja pyörivän POV-LED-näytön kokoamiseen. Tuote on tarkoitettu elektroniikan harrastajille, ja kokoamiseen tarvitaan elektroniikan perustietoja. SMD-komponentit eivät ole valmiiksi juotettuja.
Versio Type 1
Tekstin vieritys taso- ja sivunäytössä; tekstiä voi muokata PC-ohjelmistolla.
Taso- ja sivunäyttöön mahtuu enintään 240 englanninkielistä merkkiä kumpaankin.
Digitaalinen kello ja päivämäärä (kuukausi/päivä) sekä tekstinäyttö.
Digitaalinen ja analoginen kellonäyttö eri näyttötiloissa.
Kuvien näyttö: enintään 21 kuvaa.
Yksinkertainen animaatio: enintään 29 kuvasta koostuva animaatio.
Tekstin vierityksen ja näyttötilojen ohjaus kaukosäätimellä.
Kellossa on varaparisto, joka säilyttää ajan sähkökatkon aikana.
Muistitila palauttaa käytössä olleen tilan seuraavan käynnistyksen yhteydessä. Muistitila koskee vain yhtä näyttötilaa.
Versio Type 2
Kellon ja päivämäärän näyttö varaparistolla.
Tekstiä voi muuttaa ohjelmistolla, ja kellonaikaa voi säätää kaukosäätimellä.
Kuvien jatkuva vieritys ja yksittäisten kuvien näyttö.
Kuvan leveyden on oltava 64 pikseliä ja pituuden 10–200 pikseliä.
Muistitila säilyttää ennen virrankatkaisua käytössä olleen tilan.
Tuotteen mukana toimitetaan periaatekaavio, komponenttiluettelo, sirun tiedot, PC-ohjelmisto ja HEX-lataus. HEX-tiedosto ja PC-ohjelmisto ovat salattuja ja tarkoitettu käytettäväksi hankitun MCU:n kanssa.
Versio Type 3
Pyörivässä osassa käytetään osittain suuritehoista langatonta virransyöttöä, joka vähentää pyörimisääntä.
Järjestelmän käyttöjännite on 12 V / 2 A. Virtalähde ei sisälly toimitukseen.
STM8S105K4T6-mikro-ohjain ja 8 Mbit flash-muisti tekstien, kuvien ja animaatioiden tallennukseen.
PC-ohjelmistolla voi lähettää tekstiä, kuvia ja animaatioita sekä säätää kellonaikaa. Ohjelmisto tukee kiinan ja englannin syöttöä.
DS1302-kellopiiri varaparistolla ja kaukosäätimellä säädettävällä ajalla.
Kaksisivuisessa näytössä on kummallakin akselilla 56 LEDiä.
Punaiset tai siniset LEDit voidaan juottaa sisä- ja ulkorenkaaseen oman valinnan mukaan.
Moottori pyörii suurella nopeudella. Rakennelmassa ei ole suojakoteloa, joten käytä sitä varoen.
Type 3:n mitat
Akryylilevy: 16,2 × 16,2 cm
Ohjainkortti: 12,5 × 4,8 cm
Sivupaneeli: 9 cm tai 7,5 cm korkea
Valmiin tuotteen viitekorkeus: 11 cm
Mitat voivat poiketa 2 mm.
Toimitukseen sisältyy yksi valitun version DIY-LED-rakennussarja. Type 3 -version paristo ei sisälly toimitukseen.
