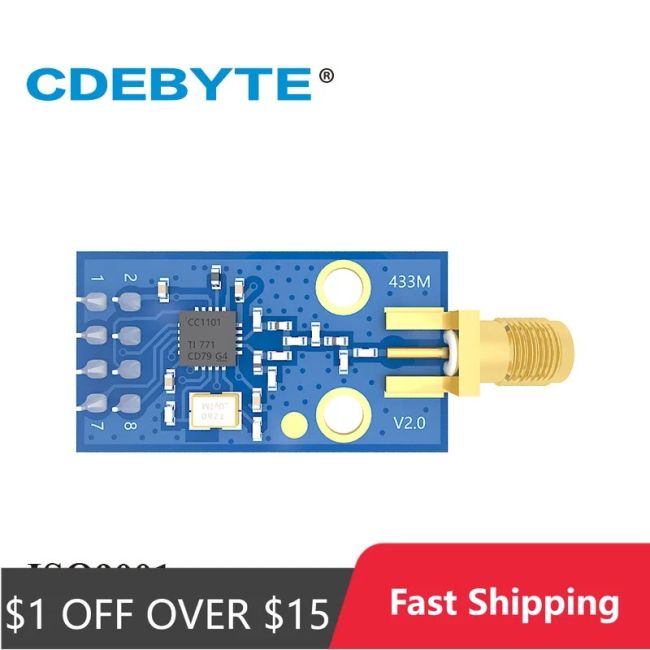

CDEBYTE E07-M1101D-SMA CC1101 433 MHz RF-moduuli

CDEBYTE E07-M1101D-SMA on CC1101-pohjainen SMD-radiomoduuli langattomaan lähetykseen ja vastaanottoon. Moduuli käyttää SPI-liitäntää ja SMA-K-antenniliitäntää.

• Taajuusalue: 387–464 MHz, oletusarvo 433 MHz
• Lähetysteho: 10 dBm (10 mW)
• Vastaanottoherkkyys: −108 dBm
• Ilmabittinopeus: 0,6–500 kbps, oletusarvo 0,6 kbps
• Testietäisyys: 600 m avoimessa ja esteettömässä ympäristössä, kun käytössä on enimmäisteho, 5 dBi:n antennivahvistus, 2 metrin asennuskorkeus ja 0,6 kbps:n ilmabittinopeus
• Syöttöjännite: 1,8–3,6 V, tyypillisesti 3,3 V
• Viestintätaso: 1,8–3,6 V, tyypillisesti 3,3 V
• Mitat: 15 × 30 mm ilman SMA-K-liitintä
• Käyttölämpötila: −40…+85 °C
• Varastointilämpötila: −40…+125 °C

Virrankulutus: lähetys 27–32 mA, vastaanotto 16–20 mA ja lepotila 0,3–2,1 μA.

Dokumentit:
DEMO: https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/20221121045535761.zip
PCB: https://www.cdebyte.com/Uploadfiles/Files/2022-1-12/20221121041184307.zip
Käyttöohje: https://www.cdebyte.com/pdf-down.aspx?id=1341
