CANalyst-II Pro USB–CAN-sovitin kahdella eristetyllä CAN-kanavalla. Tukee CAN 2.0A/B -kehyksiä, USB 1.1/2.0/3.0 -liitäntää, ohjelmallisesti säädettävää siirtonopeutta ja CAN-datan analysointia.

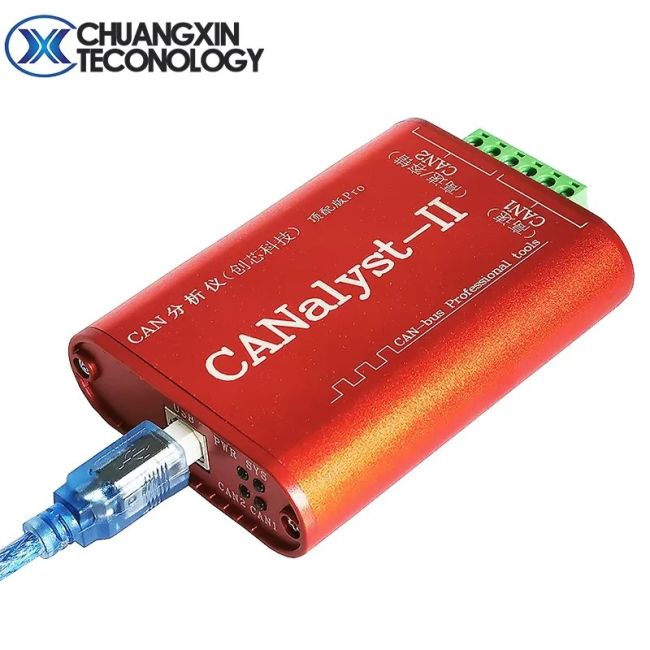

CANalyst-II Pro on USB–CAN-sovitin, jossa on kaksi eristettyä nopean CAN-väylän liitäntää. Se mahdollistaa CAN-väyläliikenteen lähetyksen, vastaanoton, analysoinnin ja lokituksen tietokoneella.
Tekniset ominaisuudet
Kaksi CAN-kanavaa: CAN1 ja CAN2
CAN 2.0A/B, standardi- ja laajennetut kehykset sekä data- ja etäkehykset
Kaksisuuntainen CAN-tiedonsiirto
Ohjelmallisesti säädettävä siirtonopeus enintään 1 Mbit/s; tuotetiedoissa ilmoitettu alue on 5/10 kbit/s–1 Mbit/s
USB 3.0- ja USB 2.0 -tuki sekä yhteensopivuus USB 1.1:n kanssa
USB-väylästä saatava virta, erillistä virtalähdettä ei tarvita
USB:n, CAN1:n ja CAN2:n välinen galvaaninen kolmipiste-eristys
CAN-liitäntöjen eristys ja häiriönsieto on toteutettu magneettisella eristyksellä, eristetyillä DC–DC-muuntimilla ja common-mode-kuristimilla
Vastaanotto- ja lähetysnopeus enintään 8500 kehystä/s kanavaa kohti samanaikaisessa käytössä
Käyttölämpötila: −40–85 °C
Kotelon mitat: 104 × 70 × 25 mm
CAN-liitin: 2EDG-5.08-6P, napaväli 5,08 mm
Ohjelmisto ja yhteensopivuus
Mukana toimitettavalla USB_CAN Tool -ohjelmistolla voi määrittää asetuksia sekä lähettää ja vastaanottaa CAN-väylädataa. DLL-kirjastot ja VC/VB-esimerkkikoodi tukevat omien sovellusten kehittämistä. Toimintokirjasto on yhteensopiva Guangzhou ZLG/ZhiYuan Electronics ZLG-USBCAN -sovitinrajapintojen kanssa.
Standardiversio tukee käyttöjärjestelmiä Windows XP/7/8/10/11 (32- ja 64-bittinen). Linux-versio tukee lisäksi Linuxia (32- ja 64-bittinen).
