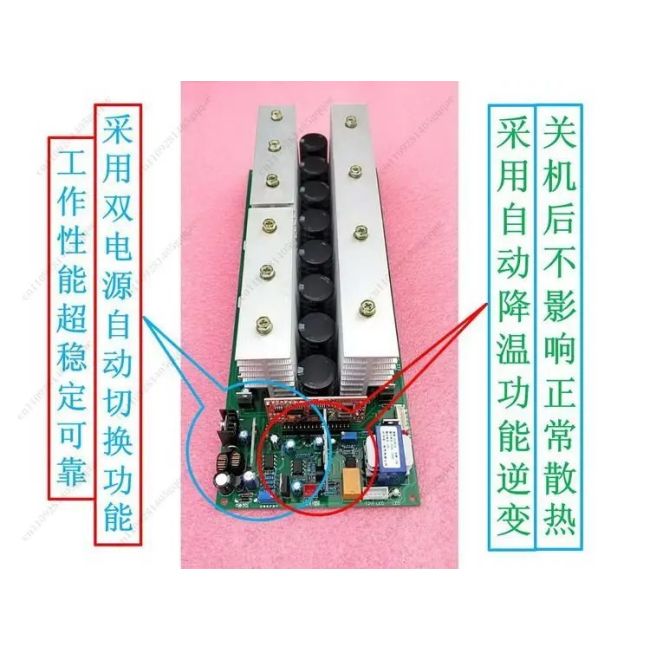

Automaattisesti tunnistava siniaaltoinvertterin ohjainkortti

Tämä ohjainkortti on tarkoitettu verkkotaajuiseen puhdas siniaalto -invertteriin. Kortti tunnistaa tulojännitteen automaattisesti, mutta ei sisällä tarvittavaa muuntajaa eikä muodosta kokonaista invertteriä yksinään.

Tärkeää: Tulojännitettä vaihdettaessa myös muuntaja on vaihdettava vastaavaan. Esimerkiksi 48 V:n akustolle tarvitaan 24–28 V:n muuntaja ja 60 V:n akustolle 29–34 V:n muuntaja. Muuntajan tulee olla verkkotaajuinen, ensiöjännitteeltään 220 V AC ja yksikäämisellä 6–52 V AC:n toisiolla.

• Puhdas siniaaltoinen lähtö
• Nimellinen lähtöjännite 220 V AC
• Automaattinen tulojännitteen tunnistus
• Automaattinen lähtöjännitteen säätö palauteliitännän kautta
• 50 Hz:n ja 60 Hz:n valinta hyppyjohtimilla
• Oletuksena 50 Hz:n lähtö, 3 sekunnin pehmeä käynnistys ja 300 ns:n kuollut aika
• Pehmeä tai suora käynnistys valittavissa hyppyjohtimilla
• Lämpötilaohjattu jäähdytyspuhaltimen liitäntä
• Ali- ja ylijännite-, ylikuormitus-, ylivirta-, oikosulku- ja ylikuumenemissuojaus
• Tyhjäkäyntivirta alle 200 mA

Suositellut muuntajan parametrit: 24 V:n akusto – 12–14 V AC, 5600 W; 36 V – 18–22 V AC, 8600 W; 48 V – 24–28 V AC, 12000 W; 60 V – 29–34 V AC, 15000 W; 72 V – 35–40 V AC, 17000 W; 96 V – 47–52 V AC, 19000 W.

220 V AC:n palauteliitäntä on kytkettävä invertterin lähtöön, jotta lähtöjännitteen säätö toimii. Kytkinliitännän johdot irrotettuna kortti on valmiustilassa; johdot yhdistettynä invertteri käynnistyy.

Hyppyjohtimien vastakkaisia asetuksia, kuten JP1 ja JP5, ei saa oikosulkea samanaikaisesti, sillä se voi vaurioittaa korttia. LED-merkkivalo palaa normaalitilassa jatkuvasti. Kaksi välähdystä tarkoittaa ylivirtaa, kolme ylijännitettä ja neljä alijännitettä; välähdysten jälkeen valo sammuu 2 sekunniksi.

Ohjainkortin ilmoitetut mitat ovat 31,6 × 12,3 × 75 cm. Pakkaus sisältää ohjainkortin, kytkimen ja korttiin sopivan kondensaattorin.
