Anturiton kolmivaiheinen BLDC-moottoriohjain DC 6–80 V:n jännitteelle. SNR8503M-ohjainpiiri, PWM- ja sarjaporttiohjaus, enintään 50 A:n virta ja 1600 W:n suurin lähtöteho.

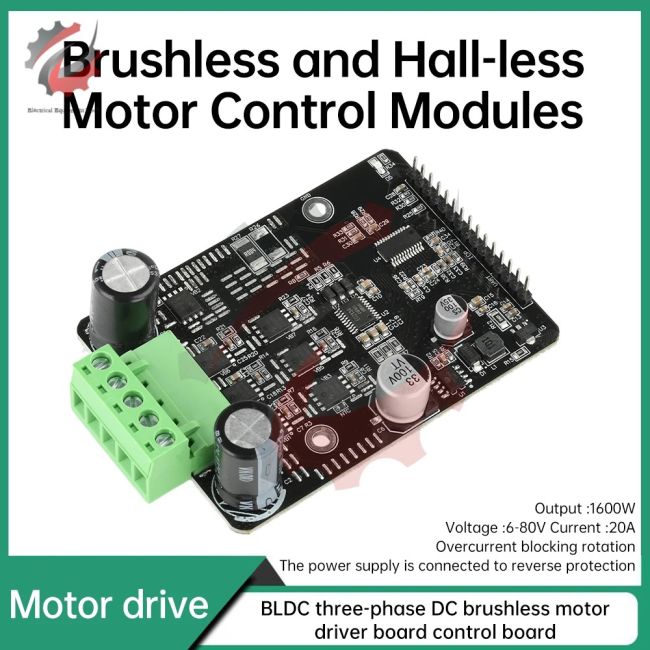

Aideepen SNR8503M on anturiton kolmivaiheisen BLDC-moottorin ohjainmoduuli. Se on tarkoitettu DC 6–80 V:n käyttöjännitteelle ja tarjoaa PWM- sekä sarjaporttiohjauksen.
Jatkuva käyttövirta rajoitettuna: 20 A, jäähdytyselementillä
Suurin virta: 50 A
Suurin lähtöteho: 1600 W
Ohjaus: PWM ja sarjaportti
Oletuksena avoimen piirin ohjaus
Suojaustoiminnot: ylivirta, roottorin lukkiutuminen ja väärän napaisuuden aiheuttama tehonsyöttö
Piirilevyn koko: 78 × 57 mm
Piirilevyn paksuus: 1,6 mm
Käyttölämpötila: −40–105 °C
Varastointilämpötila: −40–125 °C
Alle 5 A:n käyttövirralla erillistä pakkojäähdytystä ei ilmoituksen mukaan tarvita, mutta ilmanvaihdosta on huolehdittava. Yli 5 A:n käyttövirralla tarvitaan pakkojäähdytys. Mukana toimitettava jäähdytyselementti mahdollistaa käytön 20 A:n virralla.
Soveltuvia käyttökohteita ovat esimerkiksi pumput, kompressorit, puhaltimet, sähköruuvinvääntimet, sähköverhot, automaattiovet sekä ilma- ja hydraulipumput.
