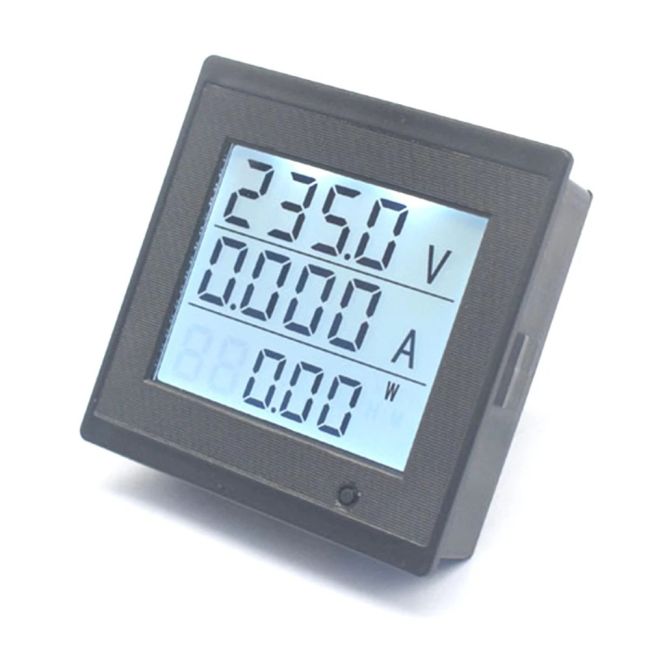

LCD-monitoimimittari AC-jännitteen, virran, tehon, energiankulutuksen, taajuuden ja tehokertoimen mittaamiseen. Sisältää asetettavat jännite- ja ylikuormitushälytykset, taustavalon sekä sähkökatkon jälkeisen tietojen tallennuksen.
LCD-näyttöinen monitoimimittari AC-jännitteen, virran, tehon, energiankulutuksen, ajan, taajuuden ja tehokertoimen mittaamiseen. Mittarissa on taustavalo, asetettavat jännite- ja ylikuormitushälytykset sekä tietojen tallennus sähkökatkon jälkeen.
Tekniset tiedot
Mitattava jännite: AC 80–300 V
Mitattava virta: 0–20 A
Mitattava teho: 0–4,4 kW
Energiankulutuksen mittaus: 0–99999 kW
Taajuus: 40–65 Hz
Tehokerroin: 0–1 PF
Ajastintoiminto: kuormittamaton aika
Näyttöikkuna: 41 × 48 mm
Ylikuormitushälytys: asetettava
Jännitehälytys: asetettava
Liitäntä: riviliitin
Asennus: upotettava
Mittarin koko: 68 × 68 × 22 mm
Asennusaukon koko: 63 × 63 mm
Painikkeet ja toiminnot
Lyhyt painallus vaihtaa tehon, energiankulutuksen, ajan, taajuuden ja tehokertoimen näyttöjen välillä.
Toisella painikkeella taustavalon voi kytkeä päälle tai pois.
Pitkä, 6 sekunnin painallus avaa asetustilan.
3 sekunnin painallus siirtyy seuraavaan asetussarjaan.
2 sekunnin painallus vahvistaa asetuksen ja siirtyy automaattisesti seuraavaan kohtaan.
Laite poistuu asetustilasta 10 sekunnin käyttämättömyyden jälkeen ja tallentaa arvon.
