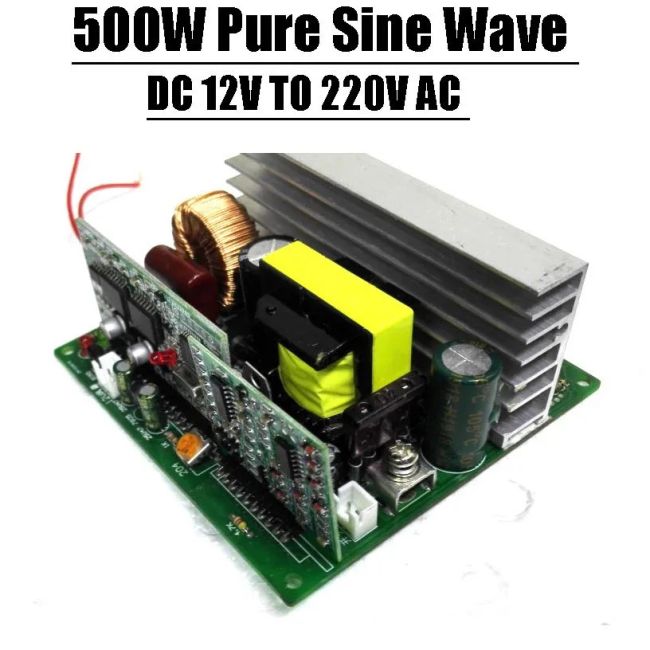

Puhtaan siniaallon invertteripiirilevy DC 12 V:n muuntamiseen 220 V:n AC-jännitteeksi. Ilmoitettu teho 500 W, suurin todellinen teho 400 W, huipputeho 800 VA ja keskeytymätön teho 350 W. Tulojännitealue 9–14 V, lähtötaajuus 50/60 Hz.
DC 12 V:n tasajännitteen muuntamiseen 220 V:n AC-vaihtojännitteeksi tarkoitettu puhtaan siniaallon invertteripiirilevy.
Ilmoitettu teho: 500 W
Suurin todellinen teho: 400 W
Huipputeho: 800 VA
Keskeytymätön teho: 350 W
Tulojännitealue: 9–14 V DC
Lähtötaajuus: 50 Hz tai 60 Hz
Koko: 100 × 91 × 43, mittayksikköä ei ilmoitettu
Hyppylankojen asetukset
JP1 oikosuljettuna lähtötaajuus on 60 Hz.
JP5 oikosuljettuna lähtötaajuus on 50 Hz.
JP2 oikosuljettuna 3 sekunnin pehmeä käynnistys on käytössä.
JP6 oikosuljettuna pehmeä käynnistys on poistettu käytöstä.
JP7 ja JP8 yhdessä: kuollut aika 300 ns.
JP3 ja JP8 yhdessä: kuollut aika 500 ns.
JP4 ja JP7 yhdessä: kuollut aika 1,0 µs.
JP3 ja JP4 yhdessä: kuollut aika 1,5 µs.
JP9 oikosuljettuna LCD-taustavalo on päällä. Avoimena taustavalo ei pala.
Älä oikosulje saman toiminnon hyppylankoja samanaikaisesti. Esimerkiksi JP1:tä ja JP5:tä ei saa oikosulkea yhtä aikaa.
LED-hälytysmerkkivalo: normaalitilassa valo palaa jatkuvasti. Ylivirrassa valo vilkkuu 2 kertaa, on sammuksissa 2 sekuntia ja toistaa jaksoa. Ylijännitteessä vilkkuu 3 kertaa, alijännitteessä 4 kertaa ja ylikuumenemisessa 5 kertaa, minkä jälkeen valo on sammuksissa 2 sekuntia.
