12 V PWM -tuuletinsäädin lämpötilanhallinnalla

12 V:n ohjain 2–3-johtimisille tuulettimille. Tuuletinta voidaan säätää lämpötilan mukaan, ja asetuksia voi muuttaa laitteen painikkeilla.

• Suunniteltu käyttöjännite: DC 12 V
• Käyttöjännitealue: DC 9,5–14,5 V
• Tuulettimen virta: 0,2–2 A
• Ohjaimen oma kulutus: alle 70 mA 12 voltilla mitattuna
• Lämpötilan mittausalue: −9,9–99,9 °C
• Lämpötilan mittaustarkkuus: alle 1,2 °C alueella 0–50 °C ja alle 2 °C muilla alueilla
• Piirilevyn koko: 70 × 19 × 11 mm, liitäntöjen ulkonevia osia lukuun ottamatta

Tehdasasetukset ovat käynnistyslämpötila 30 °C, täyden nopeuden lämpötila 35 °C, sammutuslämpötila 28 °C ja peruslähtö 20. Tuulettimen virran tulee sopia tuulettimen omaan jännitealueeseen.

Kolminumeroinen näyttö näyttää asetetut arvot, lämpötilan tai tuulettimen nopeuden. X10 RPM -merkkivalon palaessa näytetty arvo kerrotaan kymmenellä; esimerkiksi 256 tarkoittaa 2560 RPM. °C-merkkivalo ilmaisee mitatun lämpötilan ja RUN-merkkivalo tuulettimen olevan käynnissä.

Lämpötila-asetukset: käynnistyslämpötila L voidaan säätää alueella 5–94 °C. Täyden nopeuden lämpötilan H alue on L + 5–99 °C. Sammutuslämpötilan C alue on 0–L − 2 °C. Kun C-arvo on suurempi kuin 0, tuuletin sammutetaan lämpötilan laskiessa asetetun rajan alle. Arvojen H ja L erotuksen on oltava vähintään 5 °C, ja C-arvon vähintään 2 °C L-arvoa pienempi.

Lyhyellä OK-painalluksella avataan manuaalinen nopeudensäätö, jonka alue on 1–100. Pitkä OK-painallus avaa lämpötila-asetukset. Plus- ja miinuspainikkeilla arvoja suurennetaan tai pienennetään.

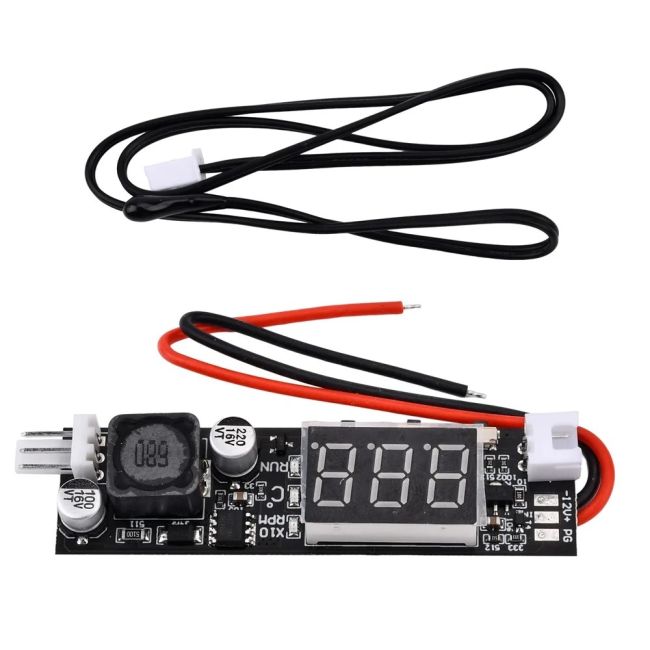

Toimitukseen sisältyy ohjainmoduuli ja lämpötilan mittausjohto.
